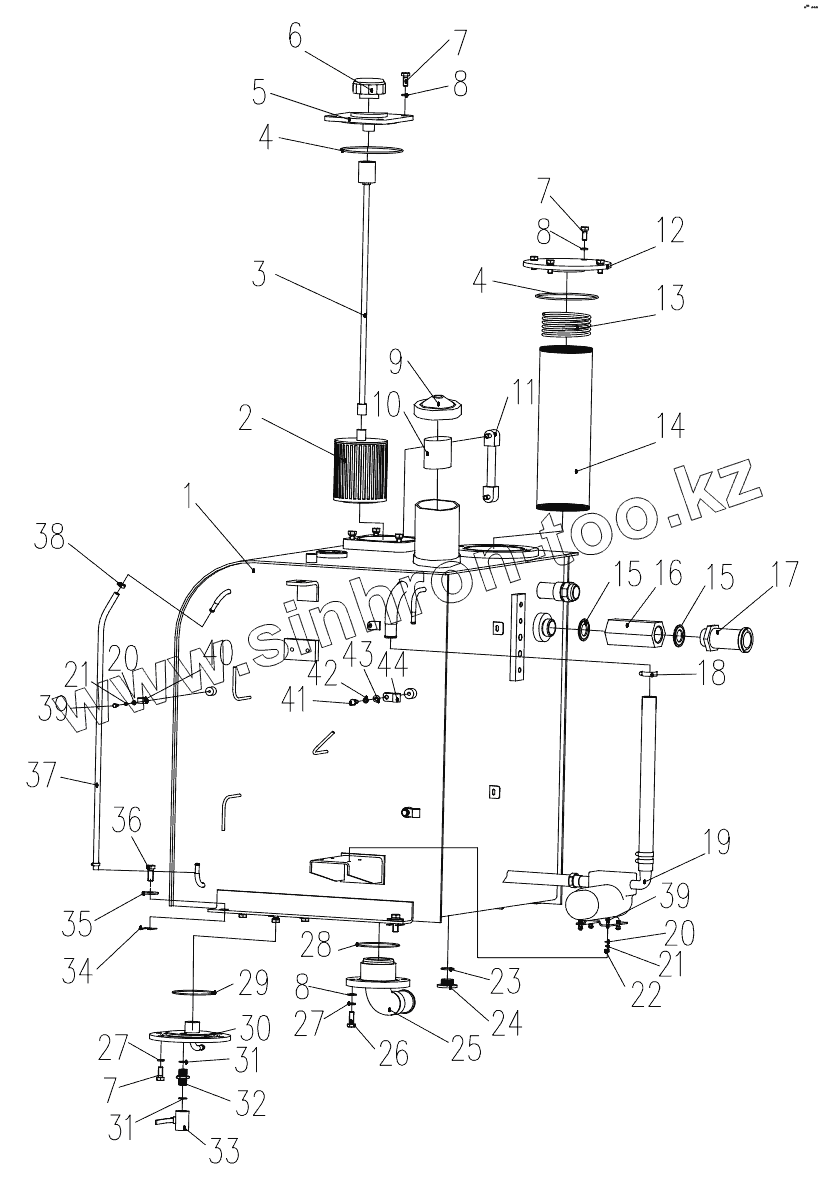

Каталог запасных частей к технике: XCMG XE80. 310403663 Fuel Tank, Hydraulic Oil Tank
1
2
3
4
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 310403664 | Tank Body | |
| 2 | 803172301 | Filter | |
| 3 | 860201885 | Pole | |
| 4 | 801100044 | O-Ring | |
| 5 | 860201883 | Flange | |
| 6 | 860201815 | Filter | |
| 7 | 805046462 | BOLT M10x25 | |
| 8 | 805338260 | Spring Washer | |
| 9 | 803044123 | Lock | |
| 10 | 803194807 | Filter | |
| 11 | 803202262 | Oil Level | |
| 12 | 310401821 | Sensor Flange | |
| 13 | 860201882 | Spring | |
| 14 | 803172300 | Filter | |
| 15 | 805300019 | Washer | |
| 16 | 803172065 | Valve | |
| 17 | 310401427 | Adapter | |
| 18 | 800141513 | Clip | |
| 19 | 800341019 | Oil Pump | |
| 20 | 805300119 | Шайба 5 | |
| 21 | 805300109 | Шайба 5 | |
| 22 | 805200046 | Гайка M5 | |
| 23 | 805300038 | Washer | |
| 24 | 803173222 | Plug Screw | |
| 25 | 310401817 | Flange | |
| 26 | 805046473 | BOLT M10x30 | |
| 27 | 805338278 | Washer | |
| 28 | 801100052 | O-Ring | |
| 29 | 803172049 | O-Ring | |
| 30 | 310403669 | Flange | |
| 31 | 805300044 | Washer | |
| 32 | 310401429 | Adapter | |
| 33 | 801102901 | Valve | |
| 34 | 310401428 | Adjust Washer | |
| 35 | 805338281 | Washer | |
| 36 | 805006412 | Bolt | |
| 37 | 310401820 | Hose | |
| 38 | 800141473 | Clip | |
| 39 | 805000391 | Bolt M5x16 | |
| 40 | 800141731 | Clip | |
| 41 | 805046507 | BOLT М8х20 | |
| 42 | 805338259 | Washer | |
| 43 | 805338276 | WASHER 8 | |
| 44 | 800141472 | Clip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
