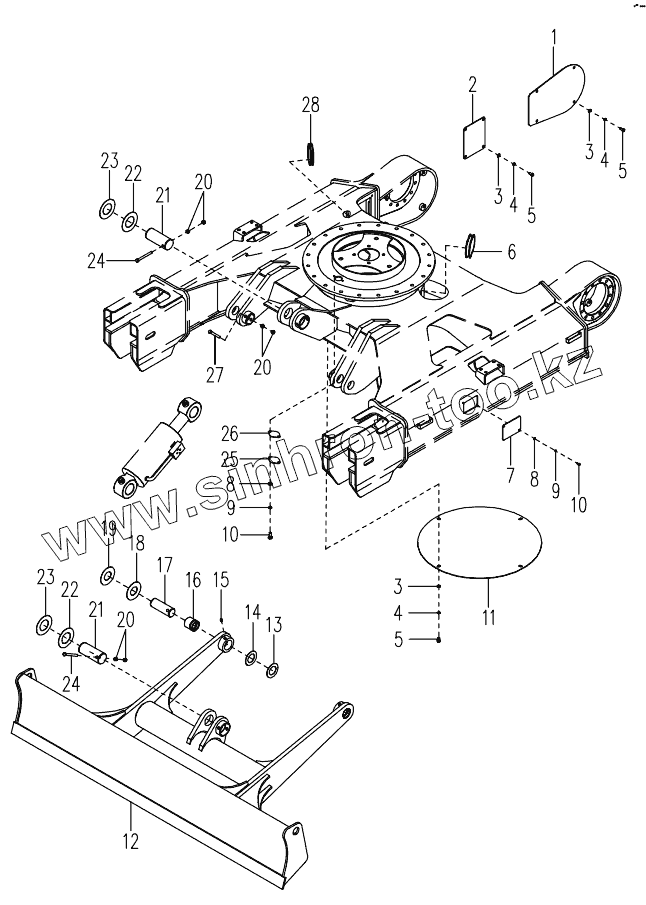

Каталог запасных частей к технике: XCMG XE80. 310403152 Undercarriage Assy

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

4

4

5

5

5

6

7

8

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

20

20

21

21

22

22

23

23

24

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	310400386		Cover
2	310400385		Cover
3	805338278		Washer
4	805338260		Spring Washer
5	805046462		BOLT M10x25
6	310400383		Rubber Guard
7	310400375		Cover
8	805338275		WASHER
9	805338258		WASHER
10	805046481		Bolt
11	310403153		Cover
12	310403154		Dozer
13	310400379		Spacer
14	310400380		Spacer
15	801100336		Масленка M10x1
16	310400003		Bushing
17	310402838		Pin
18	310400381		Spacer
19	310400382		Spacer
20	805238367		NUT M12
21	310402839		Pin
22	310400376		Spacer
23	310400377		Spacer
24	805046463		BOLTM12xl20
25	310400388		Cover
26	310400387		Rubber Shim
27	805046470		Bolt
28	310400384		Rubber Guard

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
