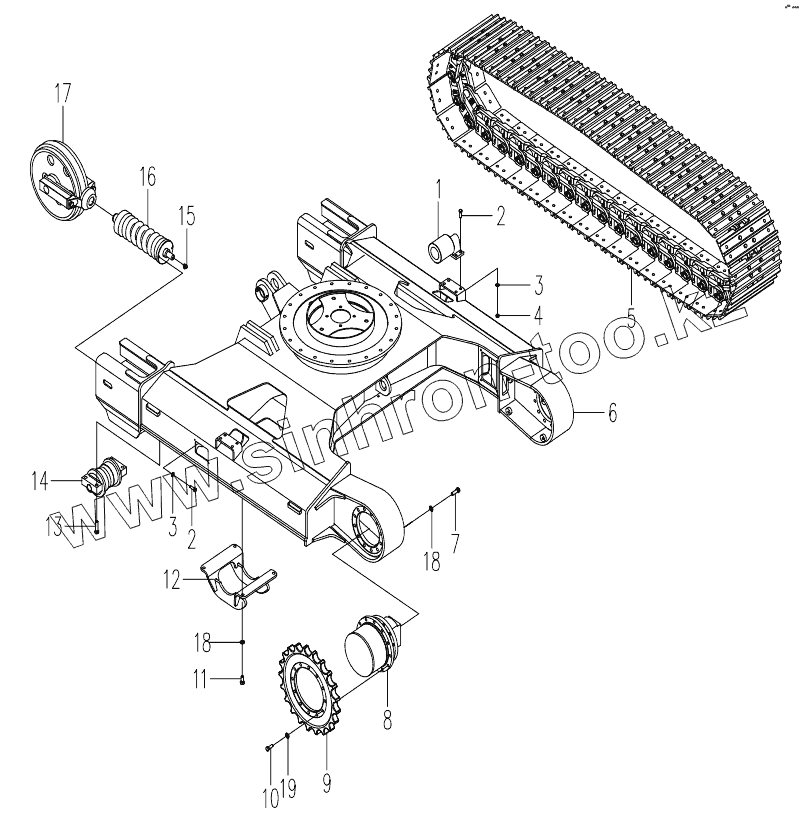

Каталог запасных частей к технике: XCMG XE80. 310403152 Undercarriage Assy

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	800305414		Upper Roller
2	805006287		Bolt
3	8053382818		Washer
4	05238367		Nut
5	800305412		Crawler
6	310403156		Frame
7	805006290		Bolt
8	803007194		Travel Motor
9	800305411		Sprocket
10	805005944		Bolt
11	805006289		Bolt
12	310402813		Guard
13	805006288		Bolt
14	800305413		Lower Roller
15	801100336		Масленка M10x1
16	800305465		Adjuster Assy
17	800305410		Guide Wheel
18	805338285		Washer
19	805338283		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
