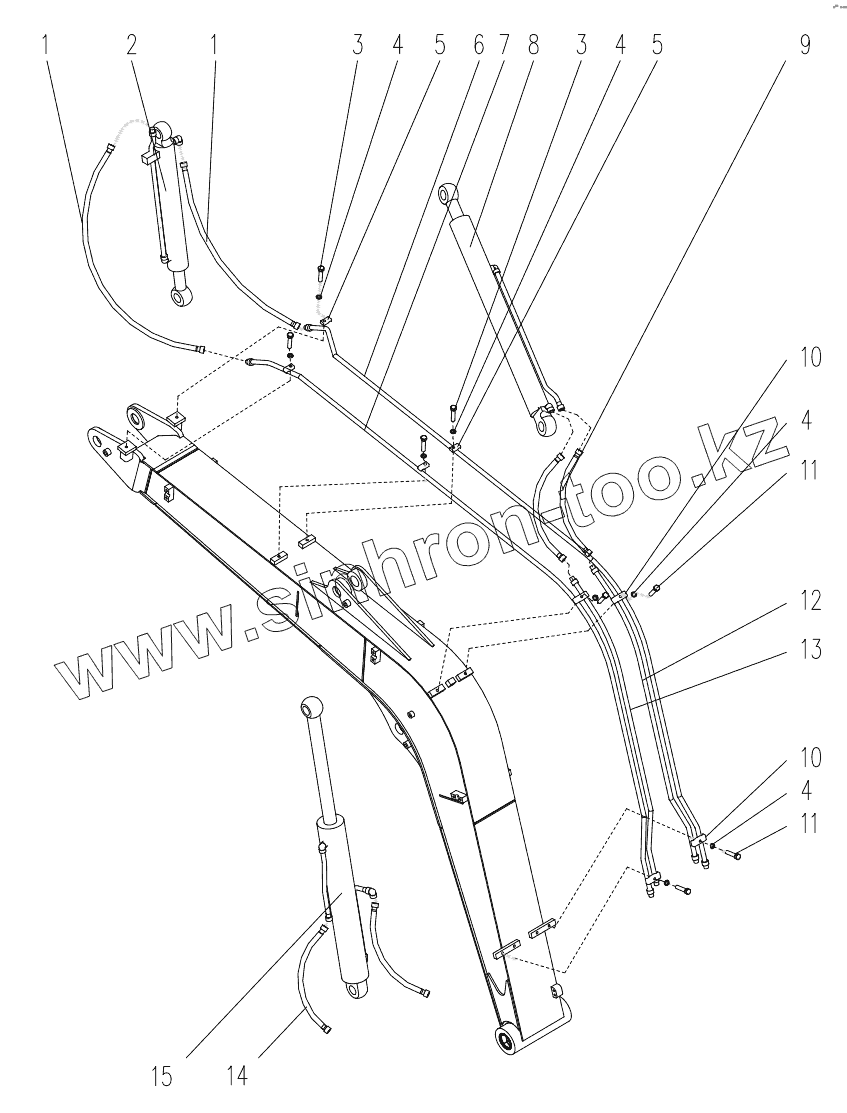

Каталог запасных частей к технике: XCMG XE80. 310401987 Front Piping

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
4
4
4
5
5
6
7
8
9
10
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 803172188 Hose Assembly
2 803007261 Bucket Cylinder
3 805046551 BOLT
4 805338261 Spring Washer
5 310400253 Pipe Clip
6 310400251 Steel Tube
7 310400248 Steel Tube
8 803007260 Arm Cylinder
9 803172238 Hose Assembly
10 310400252 Pipe Clip
11 805046553 Bolt
12 310400250 Steel Tube
13 310400249 Steel Tube
14 803172182 Hose Assembly
15 803007262 Boom Cylinder
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
