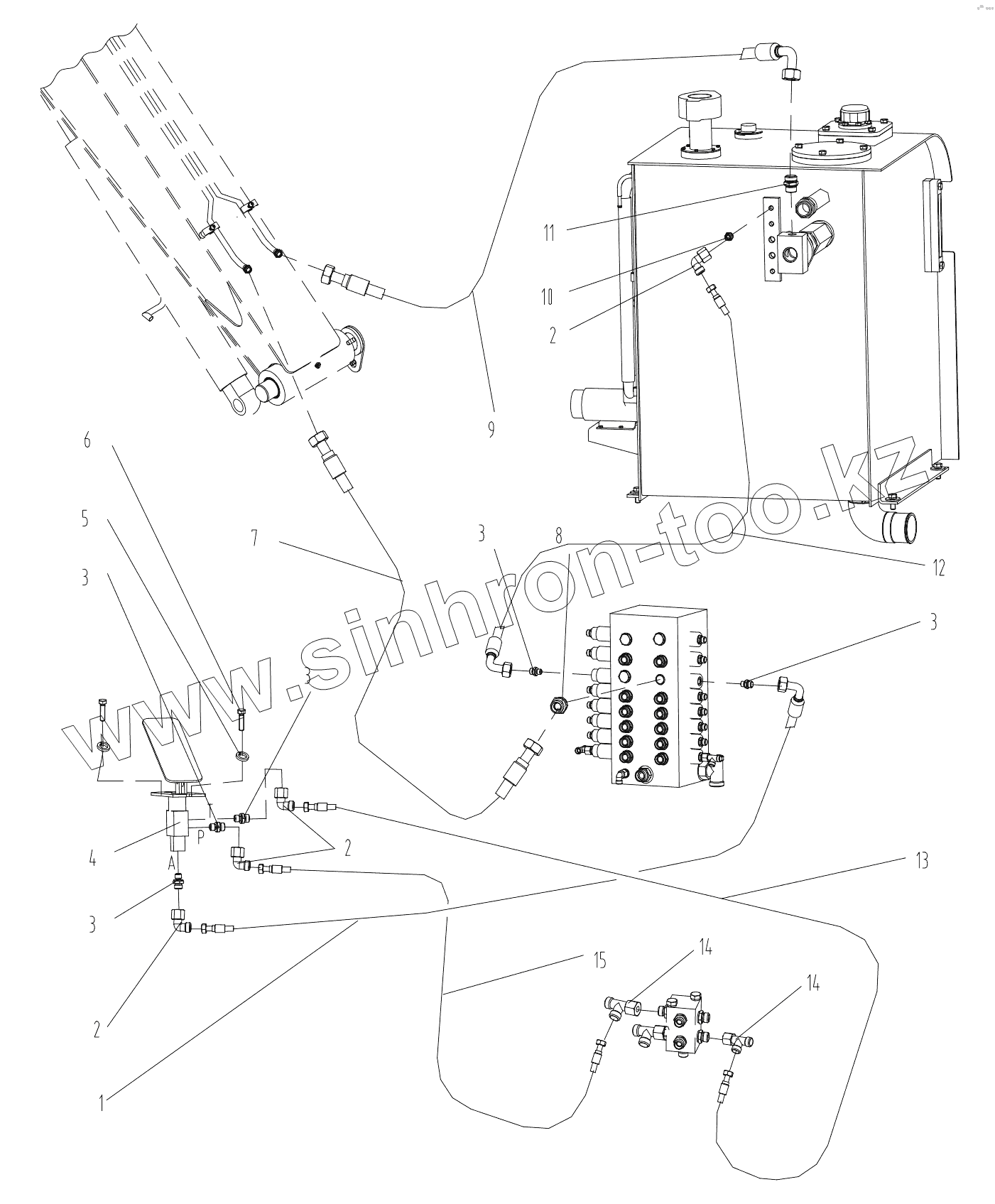

Каталог запасных частей к технике: XCMG XE80. 310401557 Breaker Piping

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 803172183 Hose Assembly
2 803163572 Adapter
3 803172161 Adapter
4 803007191 Pilot Valve
5 805338260 Spring Washer
6 805046462 BOLT M10x25
7 803172473 Hose Assembly
8 803172174 Adapter
9 803173056 Hose Assembly
10 803163582 Adapter
11 803172458 Adapter
12 803173057 Hose Assembly
13 803172381 Hose Assy
14 803172316 Adapter
15 803172350 Hose Assembly
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
