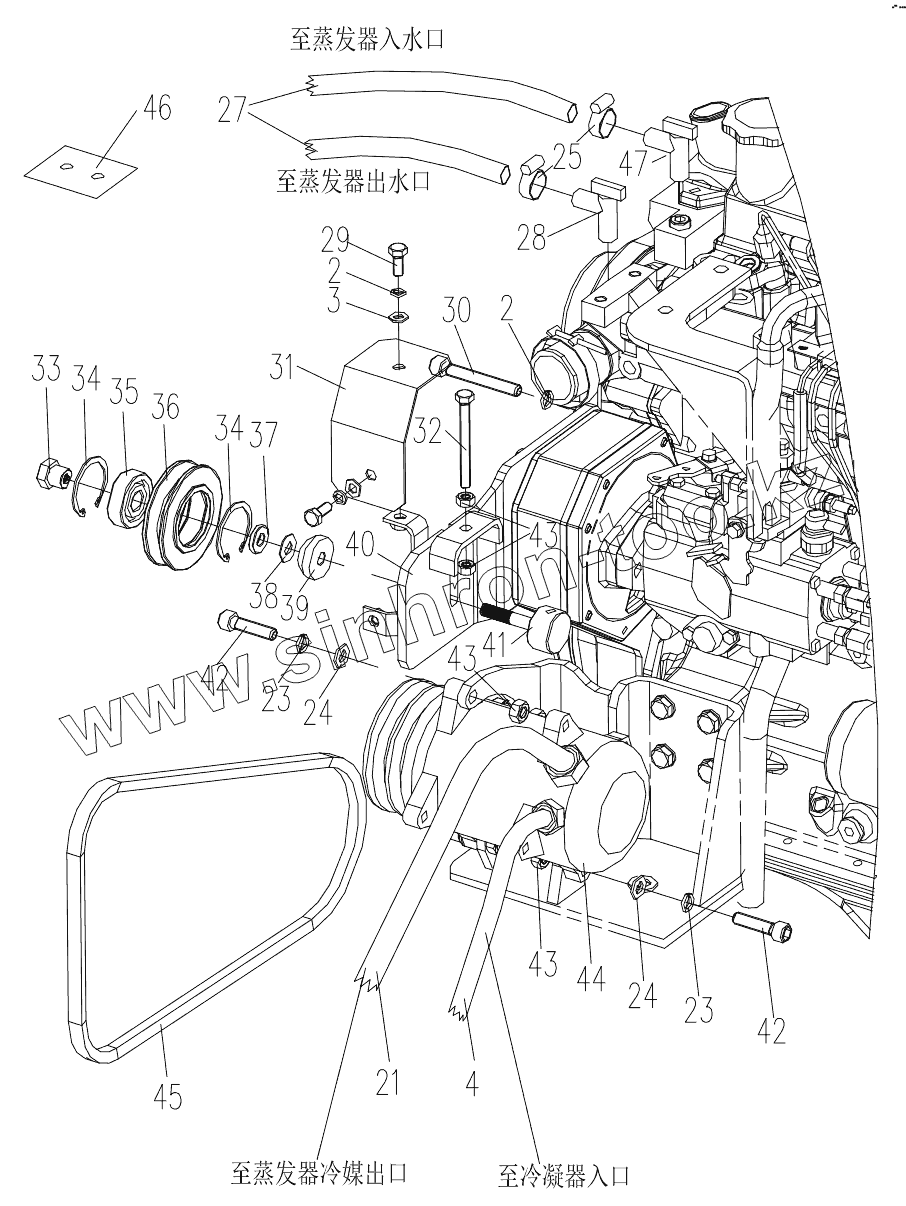

Каталог запасных частей к технике: XCMG XE80. 310400349 Air Conditioner System

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
2
3
4
21
23
23
24
24
25
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
42
43
43
43
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
1 805046484 BOLT M8x25
2 805338259 Washer
3 805338276 WASHER 8
4 803543488 Hose
5 803543490 Bracket of condenser
6 805046477 NUTM8
7 803504835 Condenser
8 803543491 Bracket of
9 803704475 condenserHose
10 803543487 Liquid Tank
11 803504746 Liquid Tank
12 803543489 BracketHose
13 805338275 WASHER
14 805338258 WASHER
15 805046481 Bolt
16 803543486 EvaporatorAssembly,
17 803543494 Wind way of Plastic
18 803543495 Wind way of Plastic
19 801504135 Hoop
20 803543496 Wind way
21 803704473 Hose
22 805046472 BOLT M10x20
23 805338260 Spring Washer
24 805338278 Washer
25 800104448 Hoop
26 803504833 Pipe
27 801906594 Hose
28 819909298 Valve
29 805046507 BOLT М8х20
30 805046609 Bolt
31 310400360 Plate
32 805046542 Bolt
33 310400358 Bolt
34 805400037 Collor
35 800513389 Bearing
36 310500410 Wheel
37 310400357 Collor
38 310400355 Washer
39 310400354 Collor
40 310400352 Bracket
41 310400353 Bolt
42 805139862 Bolt
43 805238366 NUT M10
44 819909239 Compressor
45 803543492 Strap
46 803543497 Control panel Assembly
47 803543493 Valve
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
