Каталог запасных частей к технике: XCMG XE80. 310400349 Air Conditioner System

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

3

3

3

4

5

6

6

7

8

9

10

11

12

13

14

15

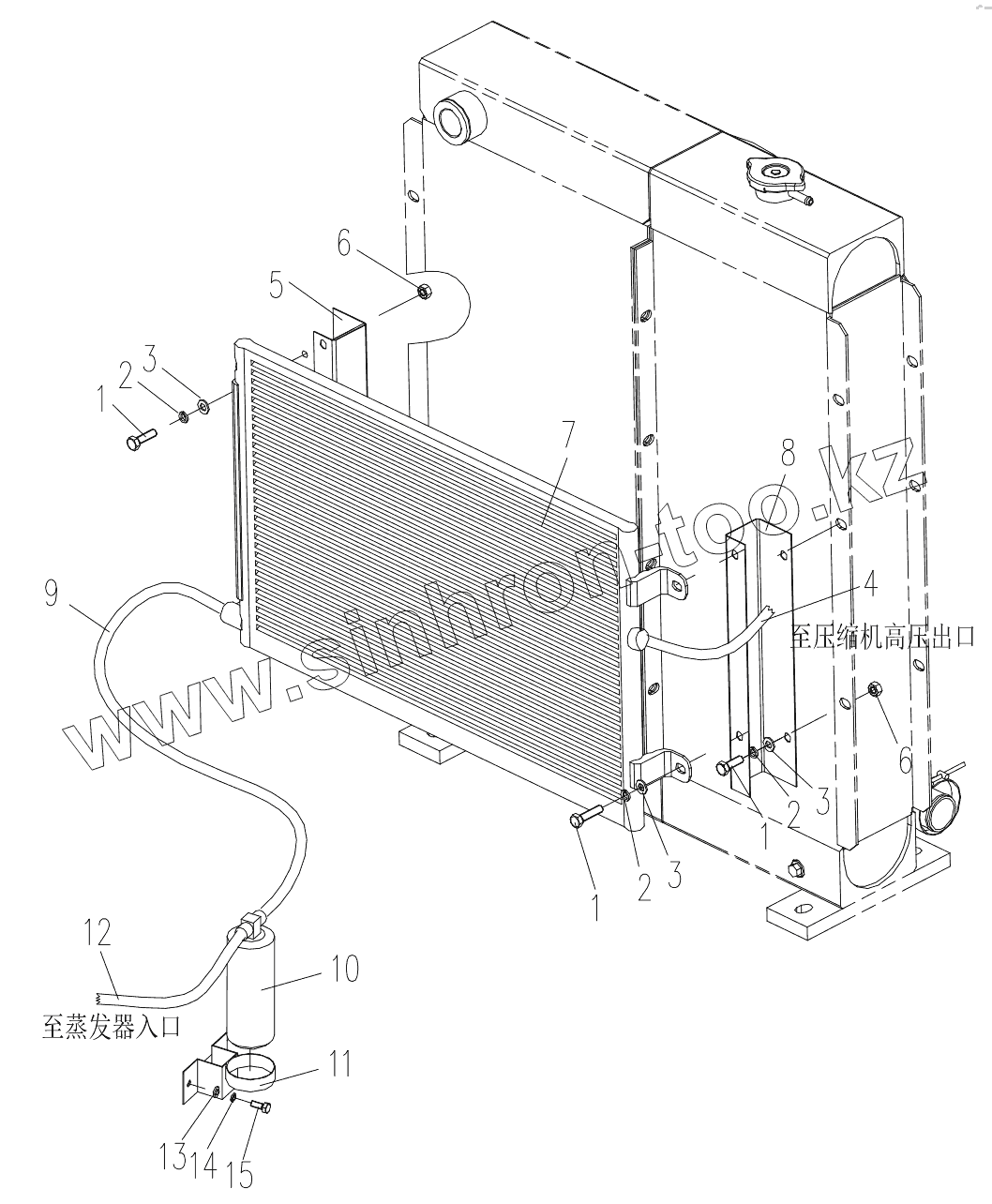

Позиция на иллюстрации	Заводской номер детали		Название детали
1	805046484		BOLT M8x25
2	805338259		Washer
3	805338276		WASHER 8
4	803543488		Hose
5	803543490		Bracket of condenser
6	805046477		NUTM8
7	803504835		Condenser
8	803543491		Bracket of
9	803704475		condenserHose
10	803543487		Liquid Tank
11	803504746		Liquid Tank
12	803543489		BracketHose
13	805338275		WASHER
14	805338258		WASHER
15	805046481		Bolt
16	803543486		EvaporatorAssembly,
17	803543494		Wind way of Plastic
18	803543495		Wind way of Plastic
19	801504135		Hoop
20	803543496		Wind way
21	803704473		Hose
22	805046472		BOLT M10x20
23	805338260		Spring Washer
24	805338278		Washer
25	800104448		Hoop
26	803504833		Pipe
27	801906594		Hose
28	819909298		Valve
29	805046507		BOLT М8х20
30	805046609		Bolt
31	310400360		Plate
32	805046542		Bolt
33	310400358		Bolt
34	805400037		Collor
35	800513389		Bearing
36	310500410		Wheel
37	310400357		Collor
38	310400355		Washer
39	310400354		Collor
40	310400352		Bracket
41	310400353		Bolt
42	805139862		Bolt
43	805238366		NUT M10
44	819909239		Compressor
45	803543492		Strap
46	803543497		Control panel Assembly
47	803543493		Valve
