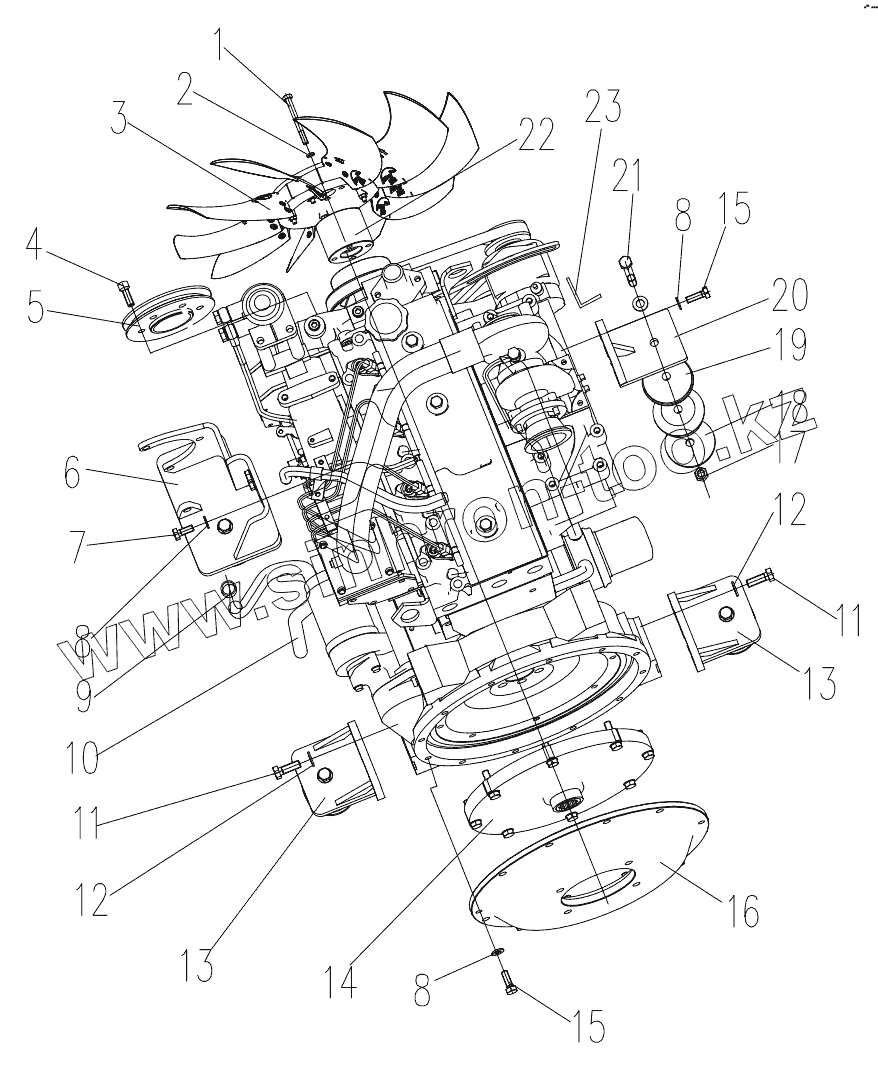

Каталог запасных частей к технике: XCMG XE80. 310400272 Engine System

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

8

9

10

11

11

12

12

13

13

14

15

15

16

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	805046610		Bolt
2	805338277		WASHER 8
3	800104294		Cooling Fan
4	805139954		Bolt
5	310400287		Pulley
6	310400283		Support
7	805011330		Bolt
8	805338279		Washer
9	801902889		Clamp
10	819908791		Breather Tube
11	805006413		BOLTM12x35
12	805338281		Washer
13	310400284		Support
14	800305396		coupling
15	805046416		Bolt
16	310400289		Plate
17	805238396		Nut
18	310400288		Washer
19	801905504		Rubber Isolaters
20	310400285		Support
21	805046651		Bolt
22	310400286		Washer
23	310403192		Bracket
