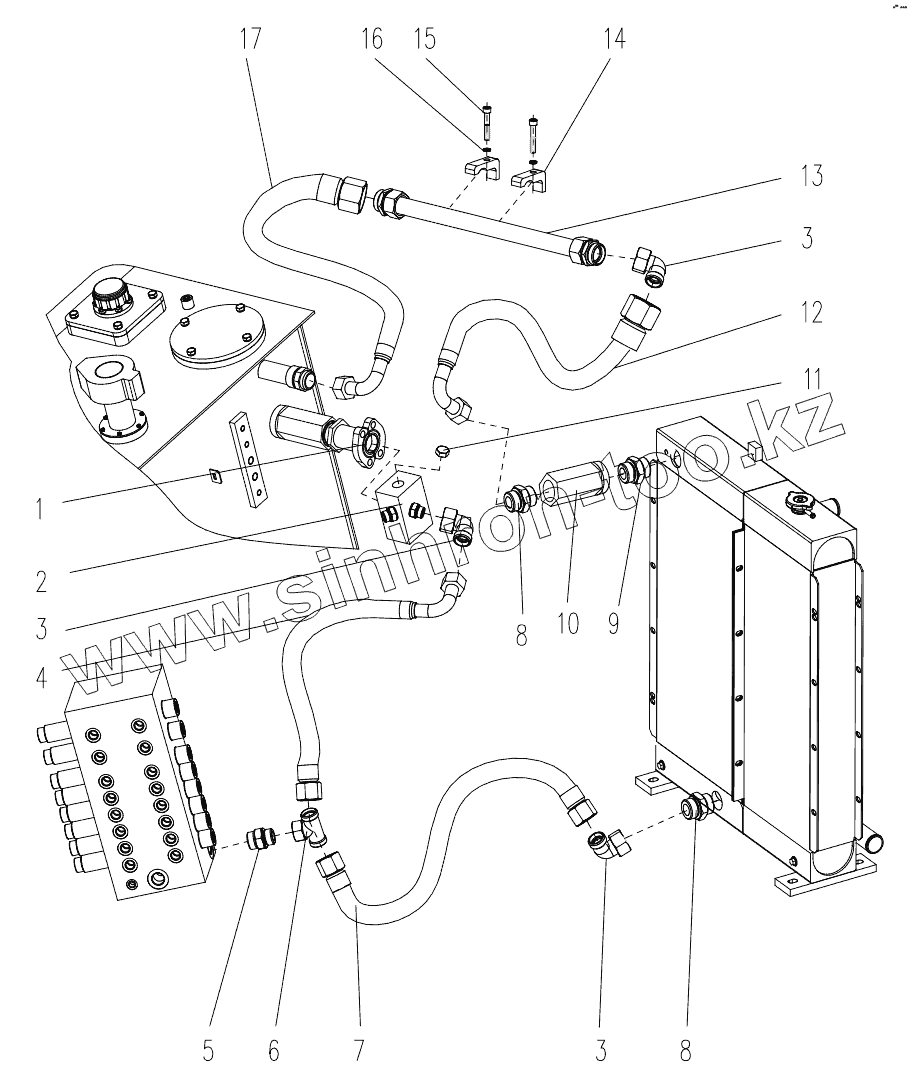

Каталог запасных частей к технике: XCMG XE80. 310400254 Upper Hydraulic Piping

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	803164240		Фланец типа отделения
2	310400261		Join Block
3	803103799		Fitting
4	803172549		Hose Assembly
5	803172340		Adapter
6	803111488		Branch Joint
7	803172472		Hose Assembly
8	803164774		Adapter
9	803182531		Adapter
10	803176902		Check Valve
11	803166553		Plug
12	803172471		Hose Assembly
13	310400256		Steel Tube
14	310400258		Pipe Clip
15	805046619		Bolt
16	805338260		Spring Washer
17	803172378		Hose Assembly

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
