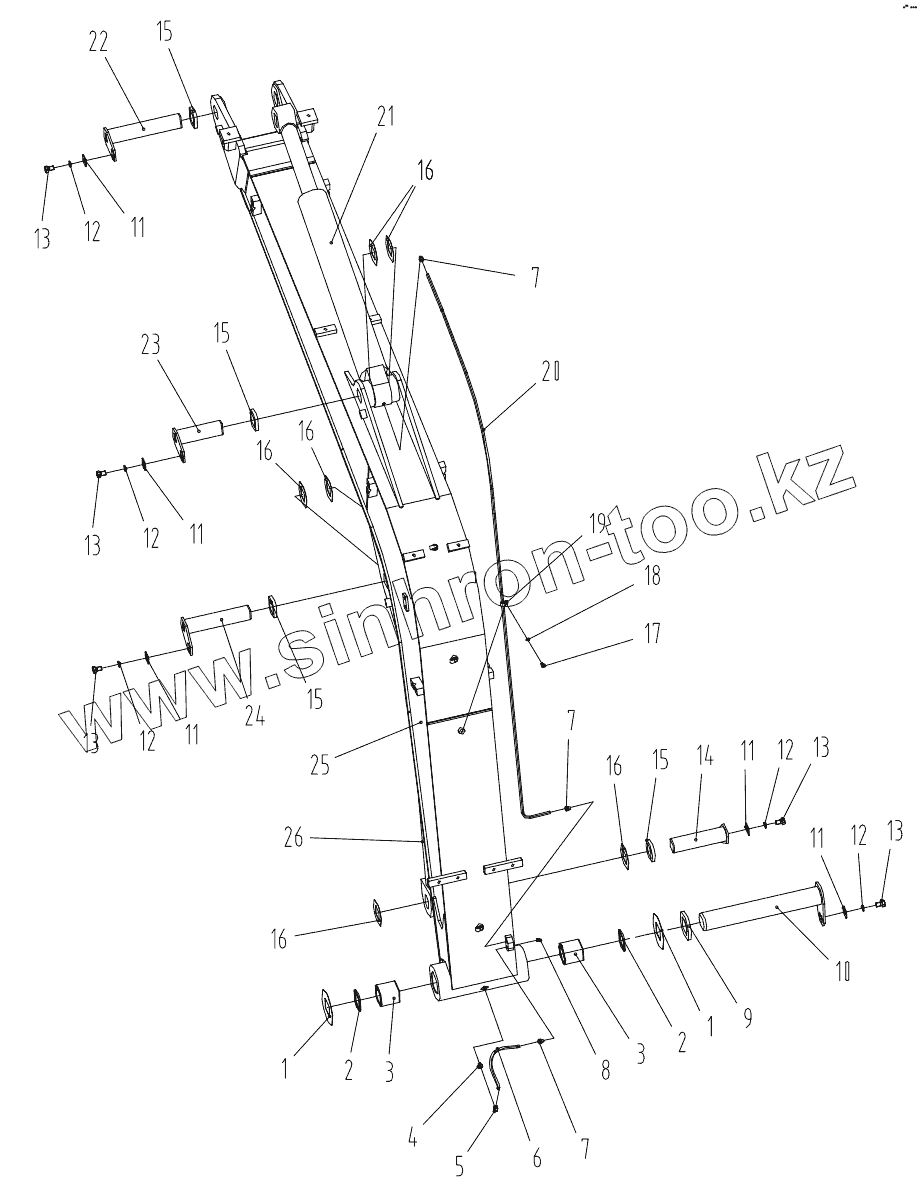

Каталог запасных частей к технике: XCMG XE80. 310400022 Worker
1-1
1-1
1-2
1-2
2
2
3
3
4
5
6
7
7
7
8
9
10
11
11
11
11
11
12
12
12
12
12
13
13
13
13
13
14
15
15
15
15
16
16
16
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1-1 | 310400040 | Spacer | |
| 1-2 | 310400041 | Spacer | |
| 2 | 803172345 | Dustproof Seal | |
| 3 | 310400048 | Bushing | |
| 4 | 801102856 | Adapter | |
| 5 | 801102855 | Adapter | |
| 6 | 800902665 | Hose Assembly | |
| 7 | 801102857 | Adapter | |
| 8 | 801100336 | Масленка M10x1 | |
| 9 | 310400069 | Washer | |
| 10 | 310400042 | Pin | |
| 11 | 805300111 | Шайба 16 | |
| 12 | 805300011 | Шайба 16 | |
| 13 | 805000022 | Болт М16х25 | |
| 14 | 310400043 | Pin | |
| 15 | 310400068 | Washer | |
| 16 | 310400026 | Spacer | |
| 17 | 805000033 | Болт М8х16 | |
| 18 | 805300010 | Шайба 8 | |
| 19 | 800104454 | Clamp | |
| 20 | 800902663 | Hose Assembly | |
| 21 | 803007262 | Boom Cylinder | |
| 22 | 310400029 | Pin | |
| 23 | 310400037 | Pin | |
| 24 | 310403005 | Pin | |
| 25 | 310402826 | Boom | |
| 26 | 803007262 | Boom Cylinder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
