Каталог запасных частей к технике: XCMG XE230. Worker
2
2
2
2
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
16
16
16
16
16
17
17
18
18
21
22
23
24
25

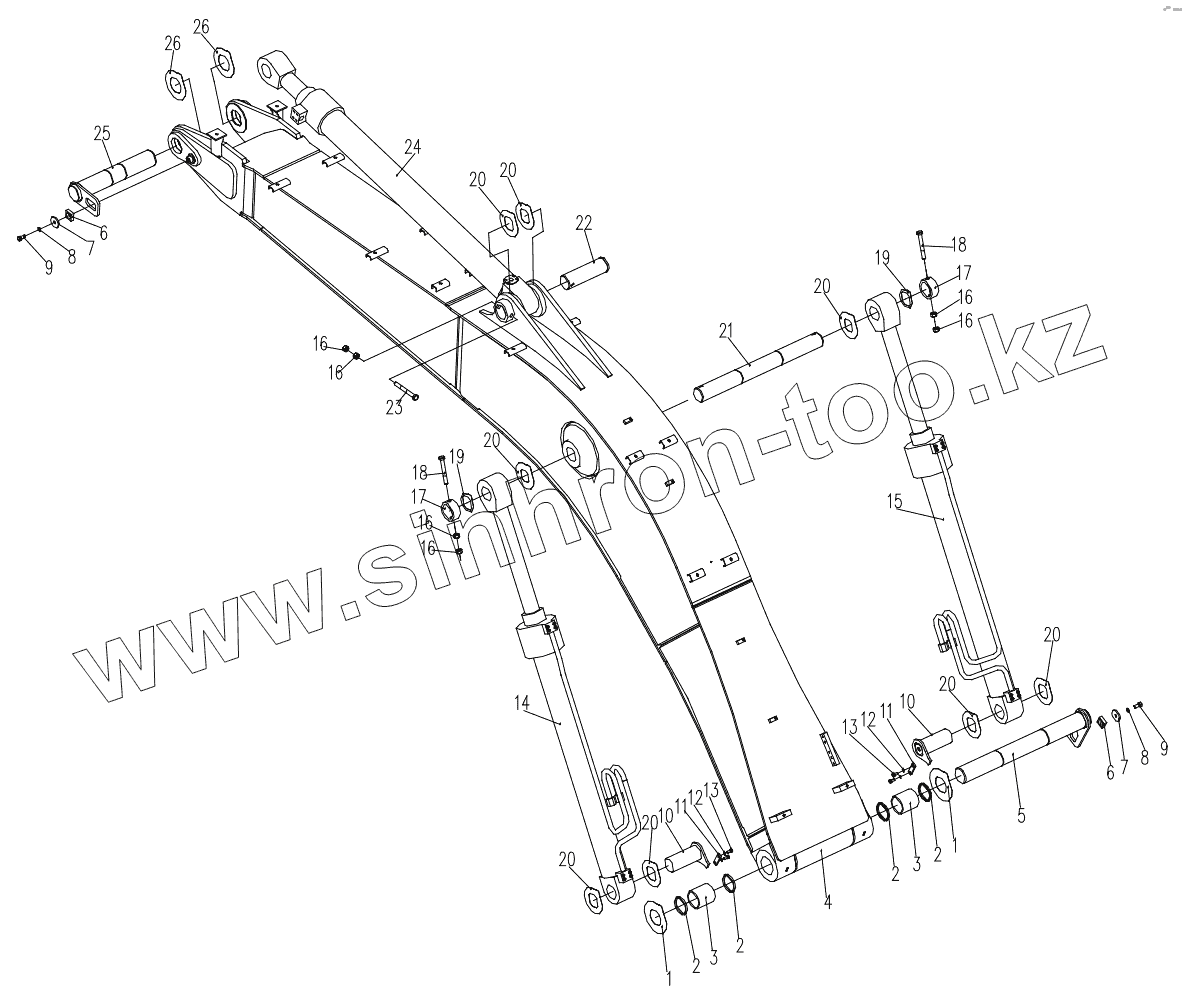

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1-1 | 801102851 | Spacer | |
| 1-2 | 801102844 | Spacer | |
| 1-3 | 819910617 | Spacer | |
| 2 | 803172463 | Dustproof Seal | |
| 3 | 800514230 | Bushing | |
| 4 | 310800275 | Boom | |
| 5 | 310800112 | Pin | |
| 6 | 310600280 | Bushing | |
| 7 | 310600281 | Plate | |
| 8 | 805300011 | Шайба 16 | |
| 9 | 801902674 | Bolt | |
| 10 | 310800111 | Pin | |
| 11 | 310700019 | Spacer | |
| 12 | 805300018 | Шайба 12 | |
| 13 | 805000719 | Bolt | |
| 14 | 803007284 | Left Boom Cylinder | |
| 15 | 803007283 | Right Boom Cylinder | |
| 16 | 805200052 | Гайка М20 | |
| 17 | 310600275 | Stopper | |
| 18 | 805001955 | Bolt | |
| 19-1 | 819908701 | Spacer | |
| 19-2 | 819908702 | Spacer | |
| 20-1 | 801102847 | Spacer | |
| 20-2 | 801102848 | Spacer | |
| 21 | 310800335 | Pin | |
| 22 | 310800333 | Pin | |
| 23 | 805001956 | Bolt | |
| 24 | 803007285 | Arm Cylinder | |
| 25 | 310800321 | Pin | |
| 26-1 | 801102849 | Spacer | |
| 26-2 | 801102850 | Spacer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
