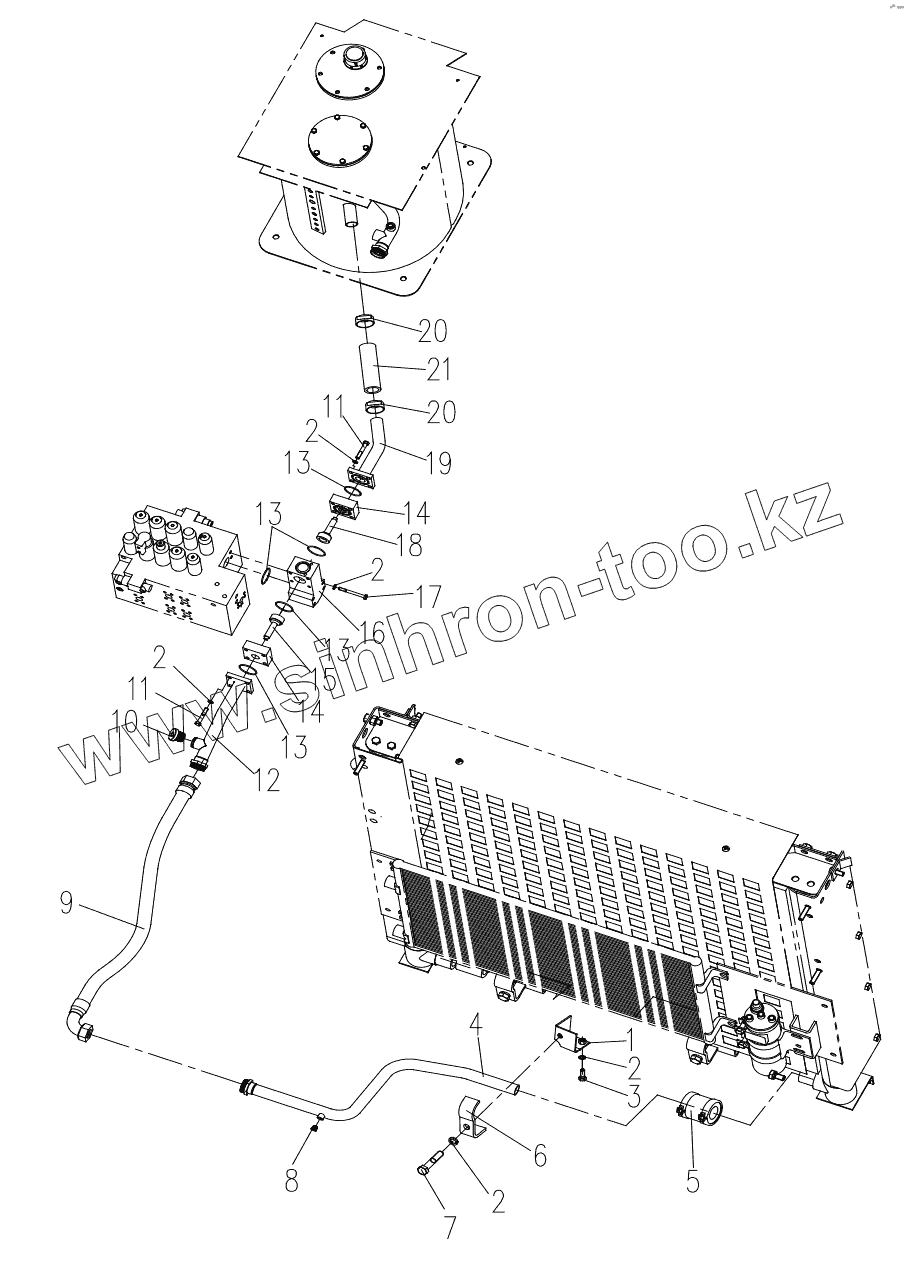

Каталог запасных частей к технике: XCMG XE230. Upper Hydraulic Piping

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

4

5

6

7

8

9

10

11

11

12

13

13

13

13

14

14

15

16

17

18

19

20

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	310600558		Seat
2	805300018		Шайба 12
3	805000716		Болт М12х30
4	310601498		Pipe
5	803172180		Coupling
6	310600961		Clamp
7	805000041		Болт M12x70
8	803166449		Заглушка
9	803172074		Hose Assembly
10	803172189		Plug
11	805000264		Screw
12	310801636		Pipe
13	801100325		O-ring
14	310800462		Flange
15	803172063		Valve
16	310800461		Block
17	805000403		Bolt
18	803172064		Valve
19	310800198		Pipe
20	801905604		Clamp
21	803172315		Hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
