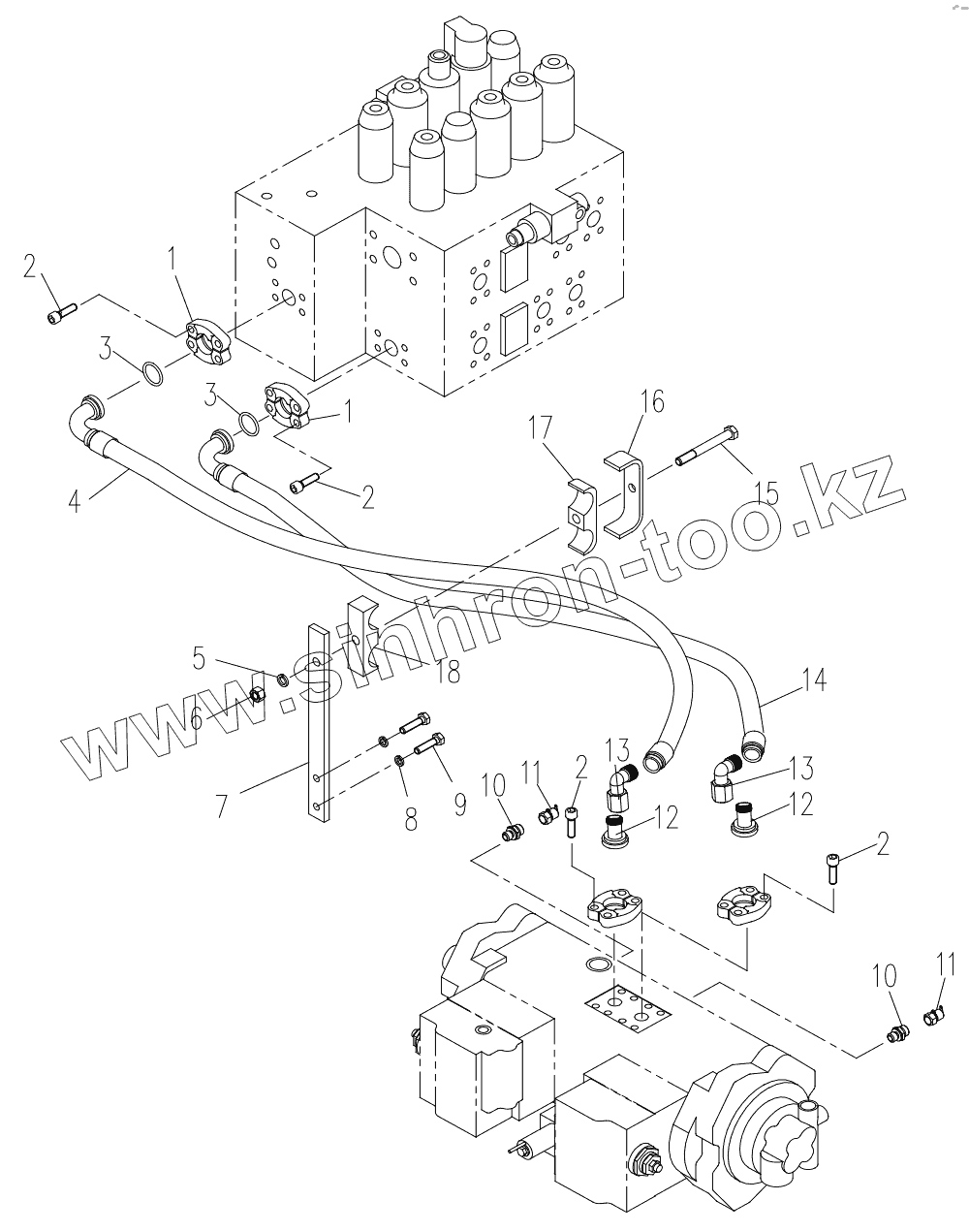

Каталог запасных частей к технике: XCMG XE230. Upper Hydraulic Piping

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

3

4

5

6

7

8

9

10

10

11

11

12

12

13

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	803164234		Блок фланцев
2	805103652		Screw
3	803173975		O-ring
4	803172216		Hose Assembly
5	805300018		Шайба 12
6	805200049		Гайка М12
7	310800456		Plate
8	805300014		Шайба 10
9	805000278		Болт
10	803177593		O-ring
11	803173442		Adapter
12	803110440		Flange
13	803166491		Elbow
14	819908669		Hose Assembly
15	805000080		Bolt
16	310600548		Plate
17	310600549		Clamp
18	310600550		Clamp

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
