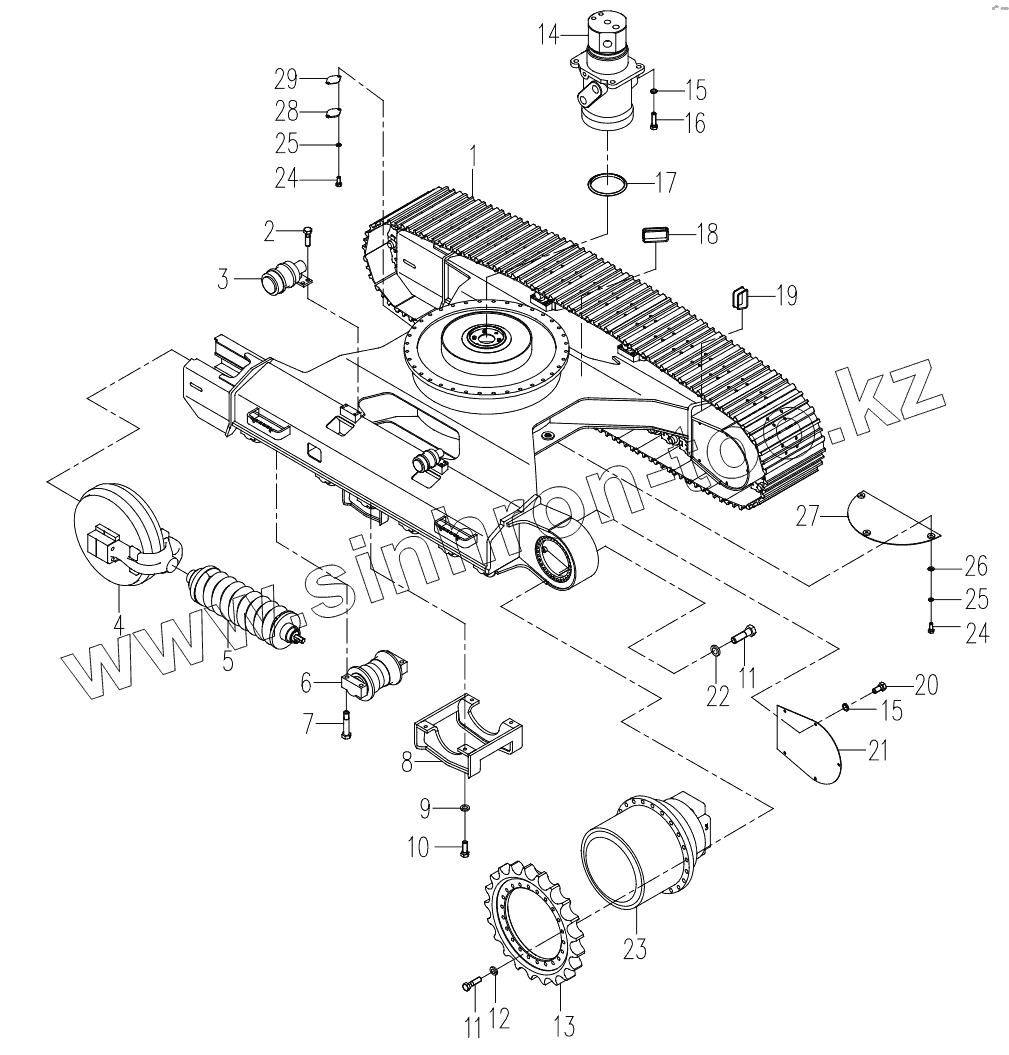

Каталог запасных частей к технике: XCMG XE230. Undercarriage Assy
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 800305449 | Crawler | |
| 1 | 800305450 | Crawler | |
| 1 | 800305448 | Crawler | |
| 2 | 805006280 | Bolt | |
| 3 | 800305439 | Upper Roller | |
| 4 | 800305436 | Guide Wheel | |
| 5 | 800305451 | Adjuster Assy | |
| 6 | 800305437 | Lower Roller | |
| 7 | 805006281 | Bolt | |
| 8 | 310800222 | Guard | |
| 9 | 805302499 | Washer | |
| 10 | 805006334 | Bolt | |
| 11 | 805004815 | Bolt | |
| 12 | 805302502 | Washer | |
| 13 | 800305438 | Sprocket | |
| 14 | 800305381 | Center Joint | |
| 15 | 805300018 | Шайба 12 | |
| 16 | 805004781 | Bolt | |
| 17 | 310800227 | Dirt-proof Boot | |
| 18 | 310800228 | Rubber Guard | |
| 19 | 310802043 | Rubber Guard | |
| 20 | 805000715 | Болт M12x25 | |
| 21 | 310800224 | Cover | |
| 22 | 805302498 | Washer | |
| 23 | 803007149 | Travel Motor | |
| 24 | 805000714 | Болт М10х20 | |
| 25 | 805300014 | Шайба 10 | |
| 26 | 805300017 | Шайба 10 | |
| 27 | 310800223 | Cover | |
| 28 | 310800226 | Cover | |
| 29 | 310800229 | Rubber Shim |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
