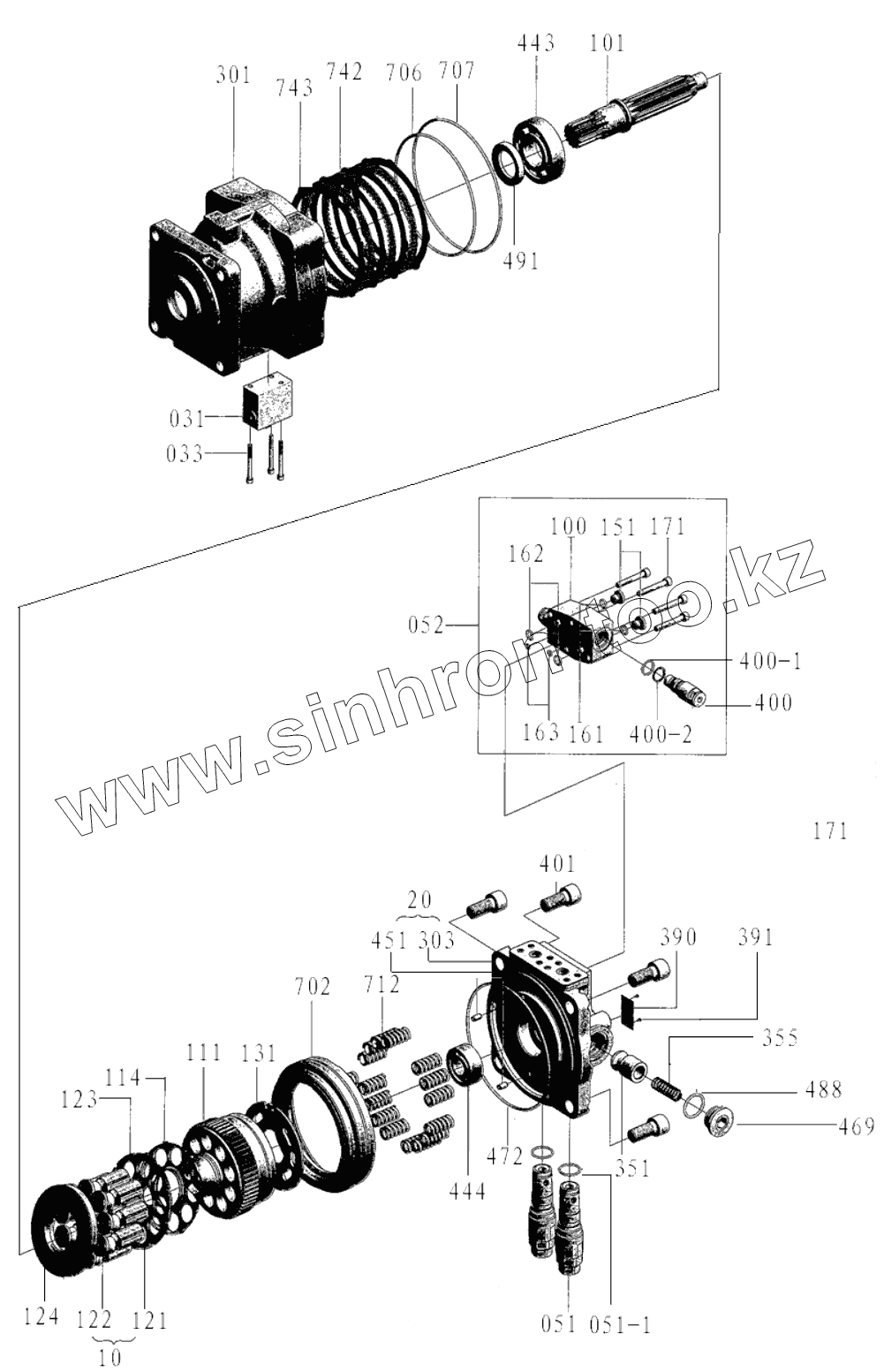

Каталог запасных частей к технике: XCMG XE230. Swing Motor
121
122
303
451
123
124
131
301
351
355
390
391
401
443
444
469
472
488
491
702
706
707
712
742
743
151
161
162
163
171
171
400
400
400
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 860120530 | Assembly, Piston | |
| 121 | 860120531 | Piston | |
| 122 | 860120532 | Shoe | |
| 20 | 860120533 | Assembly, Valve Casing | |
| 303 | 860120534 | Casing, Valve | |
| 451 | 860120535 | Pin | |
| 101 | 860120536 | Shaft, Drive | |
| 111 | 860120537 | Cylinder | |
| 114 | 860120538 | Spring, Plate | |
| 123 | 860120539 | Plate, Set | |
| 124 | 860120540 | Plate, Shoe | |
| 131 | 860120541 | Plate, Valve | |
| 301 | 860120542 | Casing | |
| 351 | 860120543 | Plunger | |
| 355 | 860120544 | Spring | |
| 390 | 860120545 | Plate, Name | |
| 391 | 860120546 | Rivet | |
| 401 | 860120547 | Screw | |
| 443 | 860120548 | Bearing, Roller | |
| 444 | 860120549 | Bearing, Roller | |
| 469 | 860120550 | Plug | |
| 472 | 860120551 | O-Ring | |
| 488 | 860120552 | O-Ring | |
| 491 | 860120553 | Seal, Oil | |
| 702 | 860120554 | Piston, Brake | |
| 706 | 860120555 | O-Ring | |
| 707 | 860120556 | O-Ring | |
| 712 | 860120557 | Spring, Brake | |
| 742 | 860120558 | Plate, Friction | |
| 743 | 860120559 | Plate, Separator | |
| 031 | 860120560 | Valve, Time Delay | |
| 033 | 860120561 | Screw | |
| 051 | 860120562 | Valve, Relief | |
| 051-1 | 860120563 | O-Ring | |
| 052 | 860120564 | Assembly, Anti-Reaction Valve | |
| 100 | 860120565 | Casing | |
| 151 | 860120566 | Plug | |
| 161 | 860120567 | O-Ring | |
| 162 | 860120568 | O-Ring | |
| 163 | 860120569 | O-Ring | |
| 171 | 860120570 | Screw | |
| 400 | 860120571 | Anti-Reaction Valve | |
| 400-1 | 860120572 | O-Ring | |
| 400-2 | 860120573 | Ring, Back-Up |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
