Каталог запасных частей к технике: XCMG XE230. Protector
1
2
2
2
2
3
3
3
4
4
5
5
6
7
8
9
10
11
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23

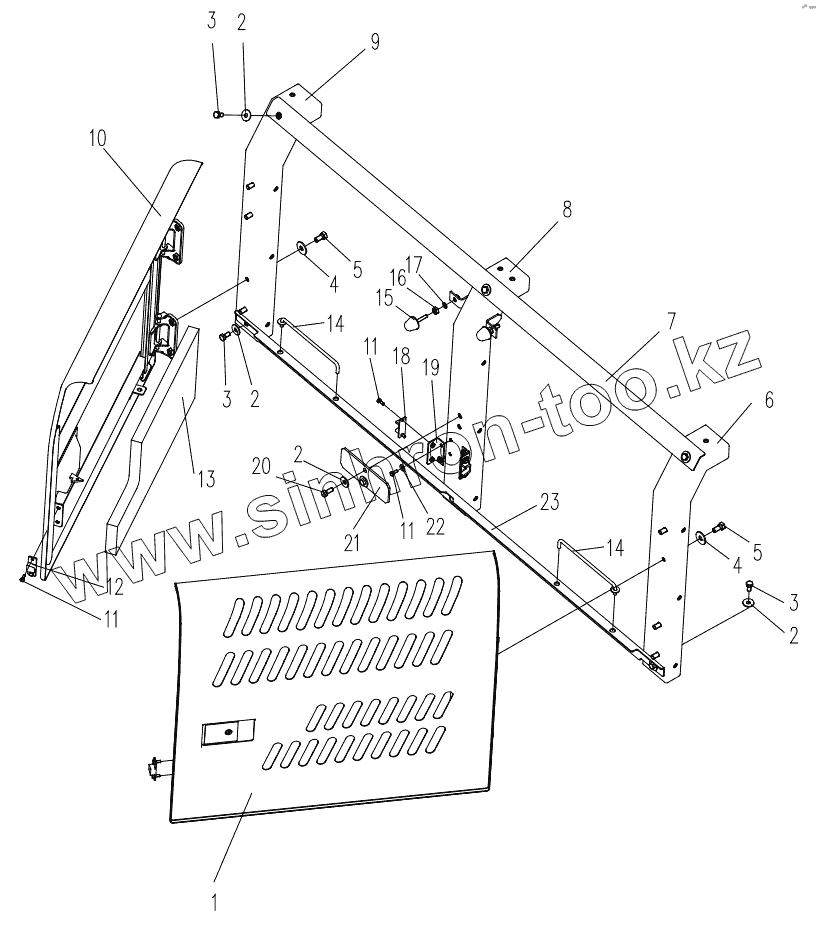

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 310801632 | Door | |
| 2 | 805300102 | Шайба 10 | |
| 3 | 805000714 | Болт М10х20 | |
| 4 | 805300113 | Washer | |
| 5 | 805000715 | Болт M12x25 | |
| 6 | 310600185 | Girder | |
| 7 | 310800157 | Girder | |
| 8 | 310600184 | Girder | |
| 9 | 310600167 | Girder | |
| 10 | 310800134 | Door | |
| 11 | 805000322 | Болт М6х16 | |
| 12 | 819908620 | Oriented Piece | |
| 13 | 310800135 | Sponge | |
| 14 | 310600192 | Stay | |
| 15 | 801905669 | Stopper | |
| 16 | 805200045 | Гайка М8 | |
| 17 | 805300069 | Шайба 8 | |
| 18 | 819908621 | Oriented Seat | |
| 19 | 310600069 | Plate | |
| 20 | 805000727 | Болт М10х25 | |
| 21 | 310600193 | Stopper | |
| 22 | 805300083 | Шайба | |
| 23 | 310800158 | Girder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
