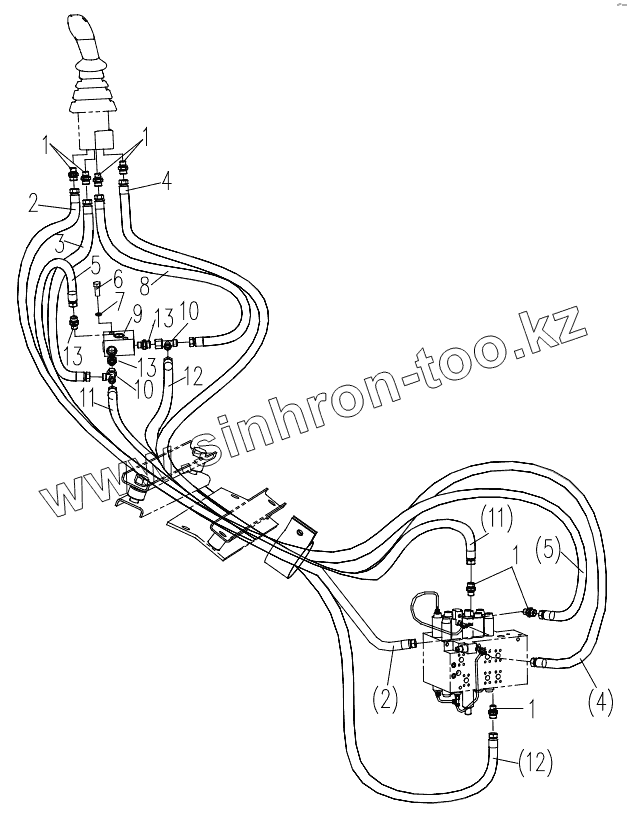

Каталог запасных частей к технике: XCMG XE230. Pilot Hydraulic Piping

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
3
4
4
5
5
6
7
8
9
10
10
11
11
12
12
13
13
13
Позиция на иллюстрации Заводской номер детали Название детали
1 803172160 Adapter
2 803182804 Hose Assembly
3 803172333 Hose Assy
4 803176154 Hose Assembly
5 803173589 Hose Assy
6 805000278 Болт
7 805300014 Шайба 10
8 803172487 Hose Assembly
9 803172055 Shuttle Valve
10 803166479 Tee
11 803173590 Hose Assy
12 803166174 Hose Assy
13 803172161 Adapter
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
