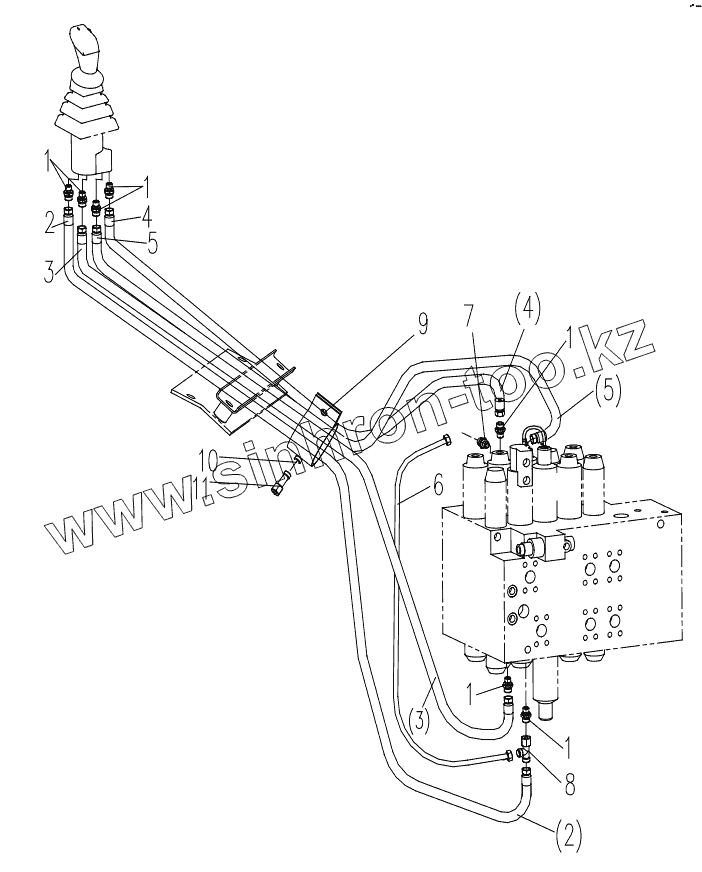

Каталог запасных частей к технике: XCMG XE230. Pilot Hydraulic Piping

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали
1 803172160 Adapter
2 803190166 Hose Assembly
3 803172351 Hose Assembly
4 803173396 Hose Assembly
5 803176927 Hose Assembly
6 803176939 Hose Assembly
7 803172161 Adapter
8 803166479 Tee
9 801905481 Clamp
10 805300014 Шайба 10
11 805000714 Болт М10х20
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
