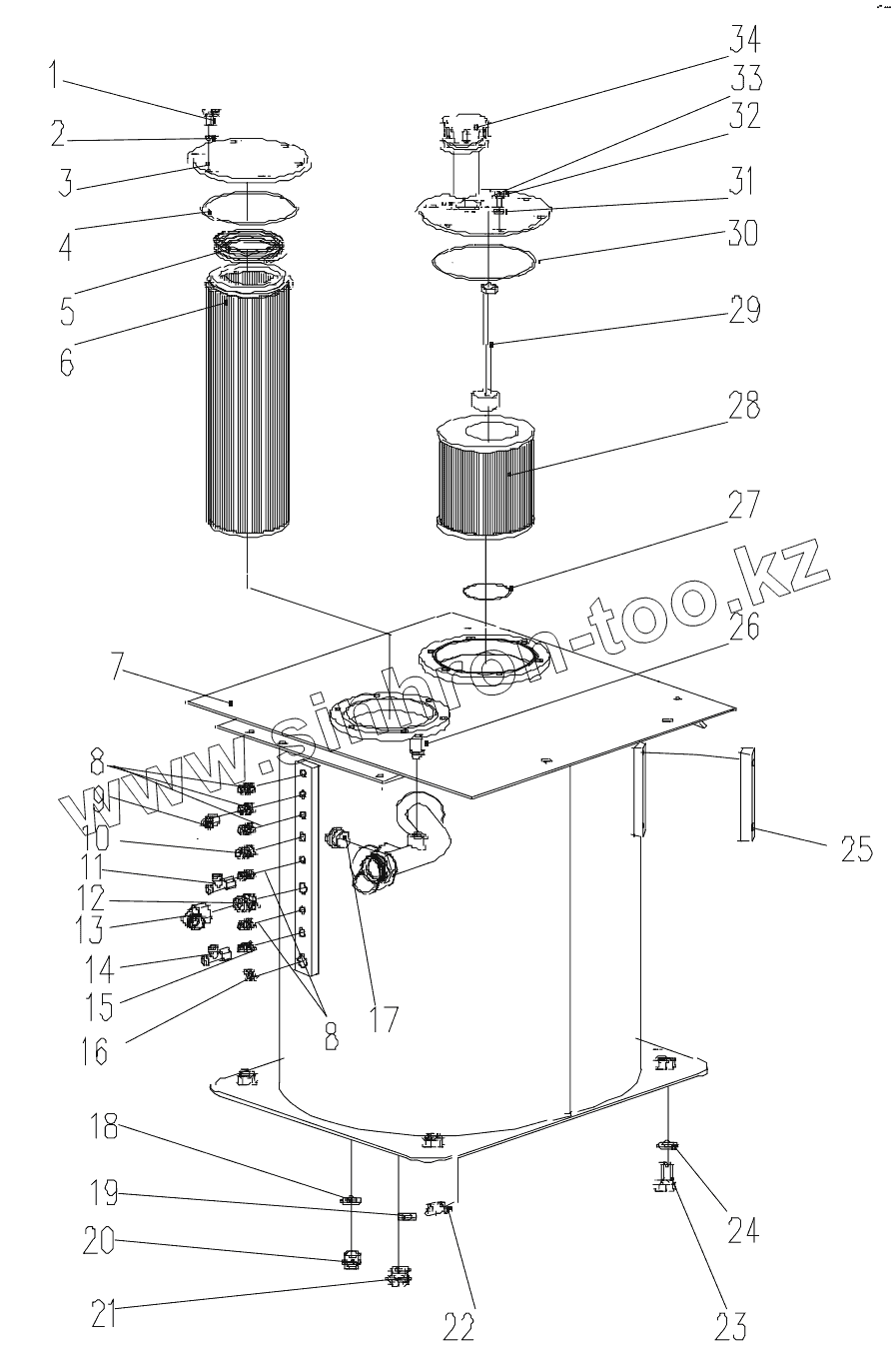

Каталог запасных частей к технике: XCMG XE230. Hydraulic Oil Tank
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 805000727 | Болт М10х25 | |
| 2 | 805300014 | Шайба 10 | |
| 3 | 310600224 | Flange | |
| 4 | 803173990 | O-ring | |
| 5 | 801702540 | Spring | |
| 6 | 803172727 | Filter | |
| 7 | 310800171 | Tank Body | |
| 8 | 803166495 | Adapter | |
| 9 | 803163572 | Adapter | |
| 10 | 803163584 | Adapter | |
| 11 | 803166479 | Tee | |
| 12 | 803173220 | Adapter | |
| 13 | 803166490 | Elbow | |
| 14 | 803166221 | Tee | |
| 15 | 803169464 | Adapter | |
| 16 | 803100382 | Plug | |
| 17 | 803172189 | Plug | |
| 18 | 805300024 | Шайба 14 | |
| 19 | 805300038 | Washer | |
| 20 | 803173221 | Plug | |
| 21 | 803173222 | Plug Screw | |
| 22 | 819908755 | Annunciator | |
| 23 | 805004706 | Bolt | |
| 24 | 805302488 | Washer | |
| 25 | 803202262 | Oil Level | |
| 26 | 803504608 | Annunciator | |
| 27 | 803175017 | O ring | |
| 28 | 803172726 | Filter | |
| 29 | 803202564 | Connector | |
| 30 | 803184568 | O-RING | |
| 31 | 805300018 | Шайба 12 | |
| 32 | 805000715 | Болт M12x25 | |
| 33 | 803202565 | Cover | |
| 34 | 803172893 | Air cleaner |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
