Каталог запасных частей к технике: XCMG XE230. Grease Piping

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

5

5

5

5

6

7

7

8

8

9

9

10

11

12

13

14

15

15

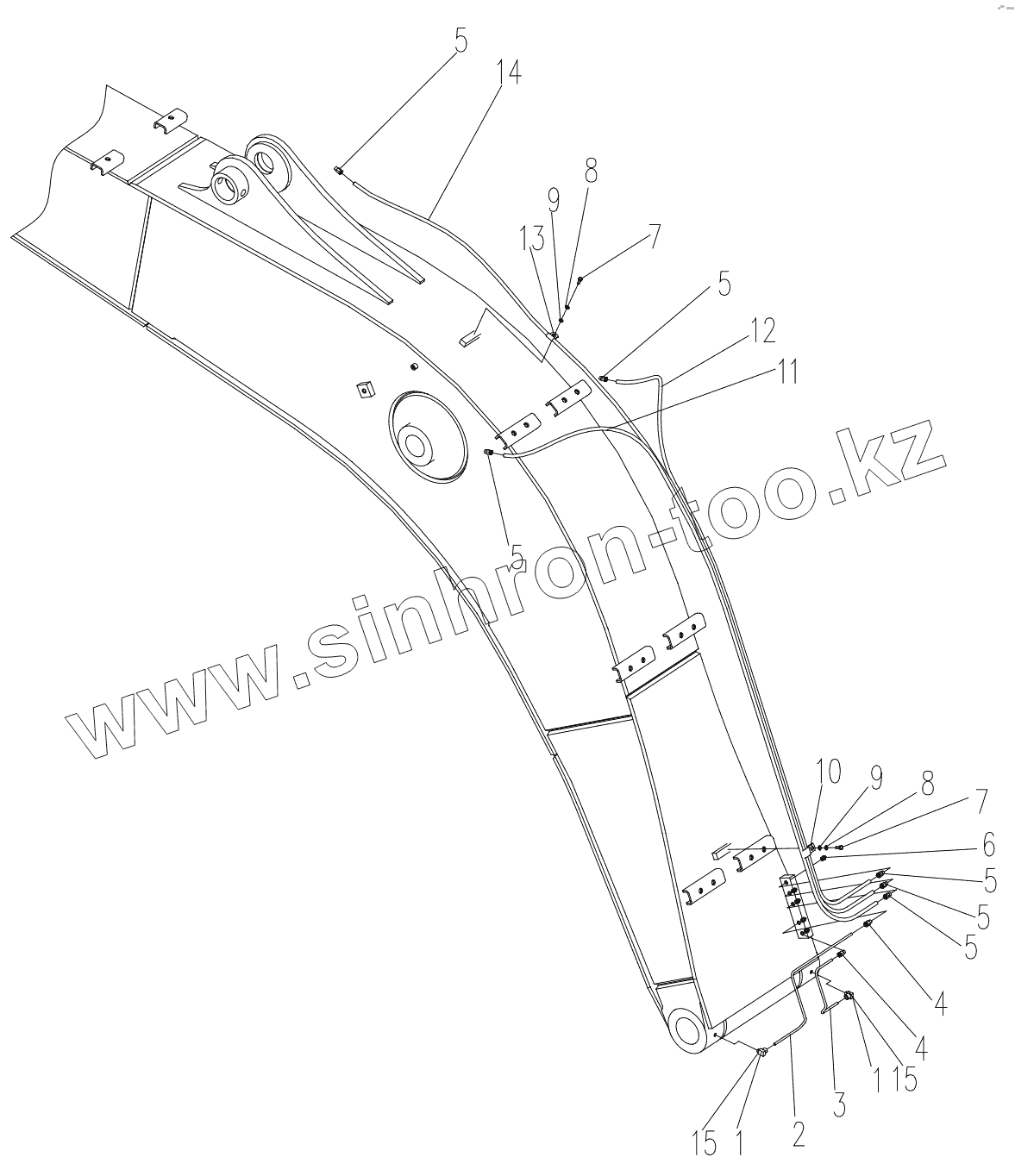

Позиция на иллюстрации	Заводской номер детали		Название детали
1	801102860		Adapter
2	310800543		Pipe
3	310800542		Pipe
4	801102852		Adapter
5	801102857		Adapter
6	801102863		Grease cup
7	805000033		Болт М8х16
8	805300069		Шайба 8
9	805300010		Шайба 8
10	310600621		Clamp
11	800902664		Hose Assembly
12	800902663		Hose Assembly
13	310600622		Clamp
14	800902659		Hose Assembly
15	805302503		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
