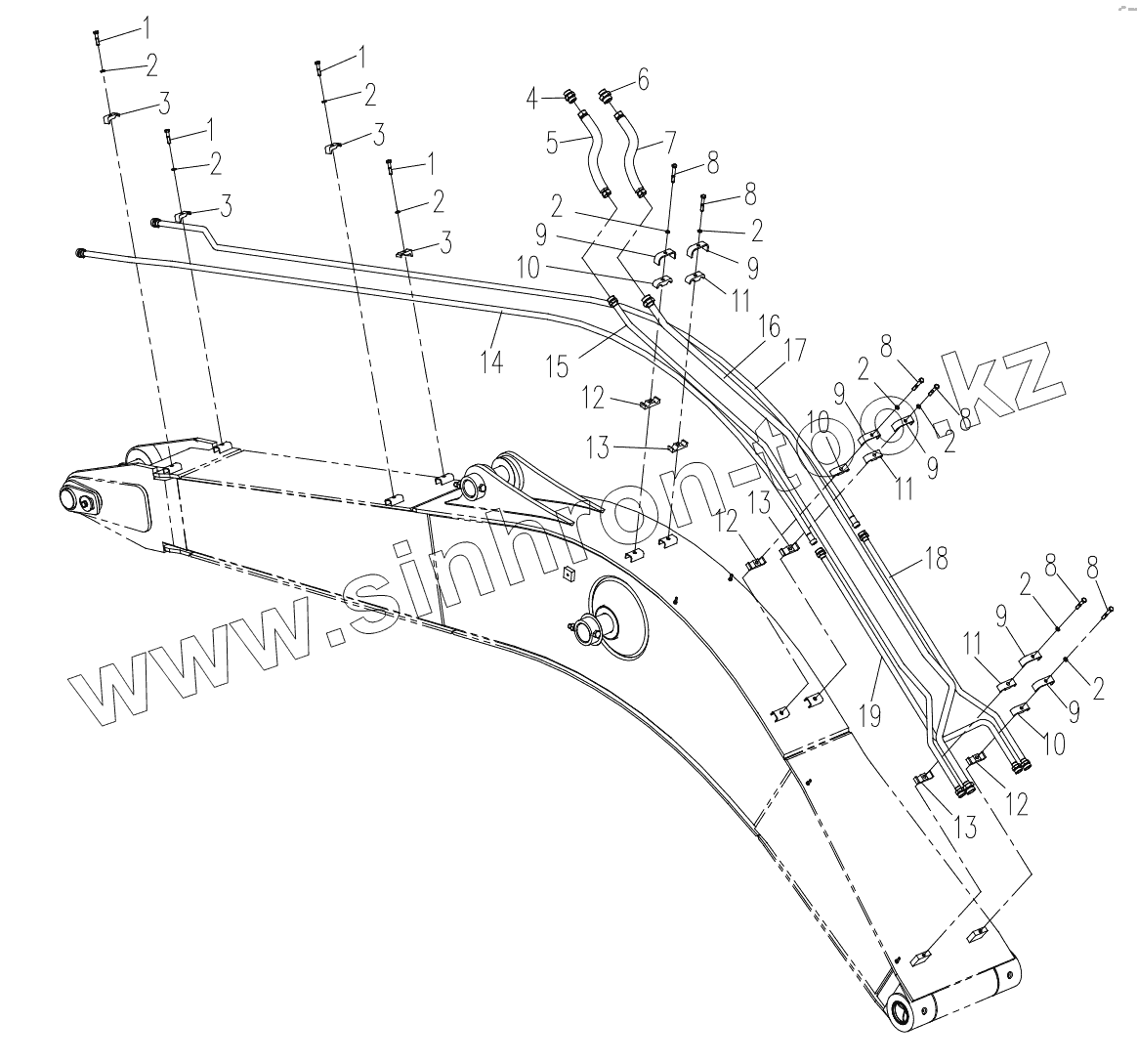

Каталог запасных частей к технике: XCMG XE230. Front Piping
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
4
5
6
7
8
8
8
8
8
8
9
9
9
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 805000090 | Болт M12x55 | |
| 2 | 805300018 | Шайба 12 | |
| 3 | 310600520 | Clamp | |
| 4 | 803172166 | Adapter | |
| 5 | 803172144 | Hose Assembly | |
| 6 | 803172167 | Adapter | |
| 7 | 803172146 | Hose Assembly | |
| 8 | 805000489 | Болт | |
| 9 | 310600522 | Plate | |
| 10 | 310600523 | Clamp | |
| 11 | 310600526 | Clamp | |
| 12 | 310600524 | Clamp | |
| 13 | 310600527 | Clamp | |
| 14 | 310800449 | Pipe | |
| 15 | 310800447 | Pipe | |
| 16 | 310800446 | Pipe | |
| 17 | 310800448 | Pipe | |
| 18 | 310800444 | Pipe | |
| 19 | 310800445 | Pipe |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
