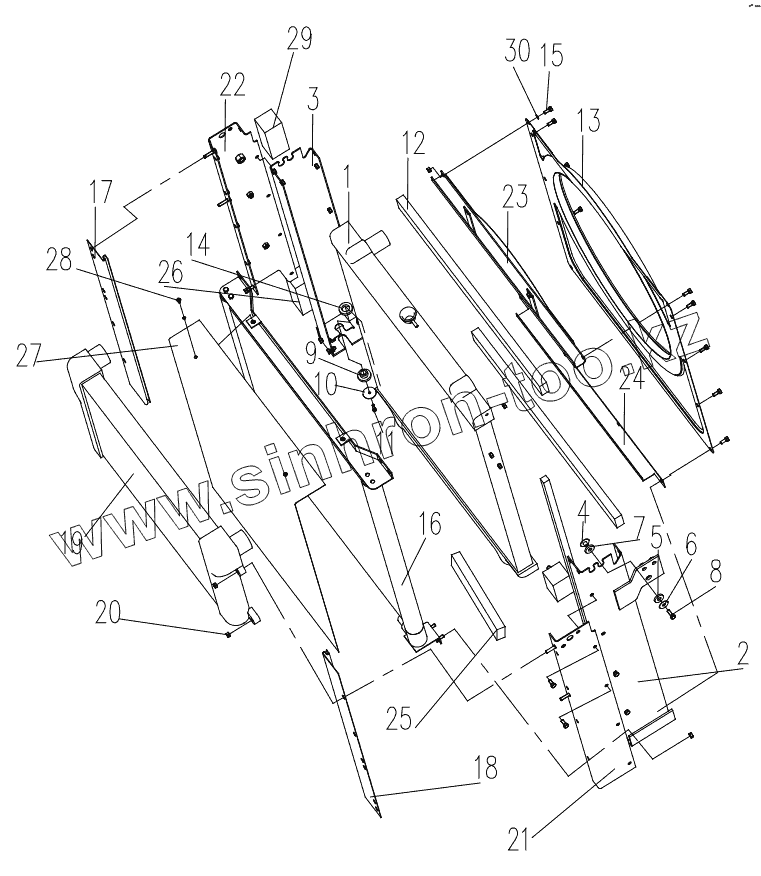

Каталог запасных частей к технике: XCMG XE230. Engine System
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803007153 | Radiator Core | |
| 2 | 310800475 | Radiator Left Bracket | |
| 3 | 310800471 | Radiator Right Bracket | |
| 4 | 310800470 | Bush | |
| 5 | 310800489 | Rubber Washer | |
| 6 | 310800488 | Washer | |
| 7 | 310800490 | Rubber Washer | |
| 8 | 805000017 | Болт М8х25 | |
| 9 | 310800476 | Rubber Washer | |
| 10 | 310800477 | Washer | |
| 11 | 805000031 | Болт М6х25 | |
| 12 | 310800491 | Sponge Stripe | |
| 13 | 310800192 | Guide Wind Hood | |
| 14 | 310800478 | Rubber Washer | |
| 15 | 805000018 | Болт М8х20 | |
| 16 | 803007155 | Oil Radiator | |
| 17 | 310800484 | Bracket | |
| 18 | 310800482 | Bracket | |
| 19 | 803007156 | Air To Air Radiator | |
| 20 | 805200045 | Гайка М8 | |
| 21 | 310800474 | Oil Radiator Left Bracket | |
| 22 | 310800472 | Oil Radiator Right Bracket | |
| 23 | 310800189 | Groove Bracket | |
| 24 | 310800492 | Groove Bracket | |
| 25 | 310800483 | Sponge Stripe | |
| 26 | 310800493 | Sponge Stripe | |
| 27 | 310800188 | Filtration Plank | |
| 28 | 805100242 | Bolt | |
| 29 | 310800481 | Sponge Stripe | |
| 30 | 805300069 | Шайба 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
