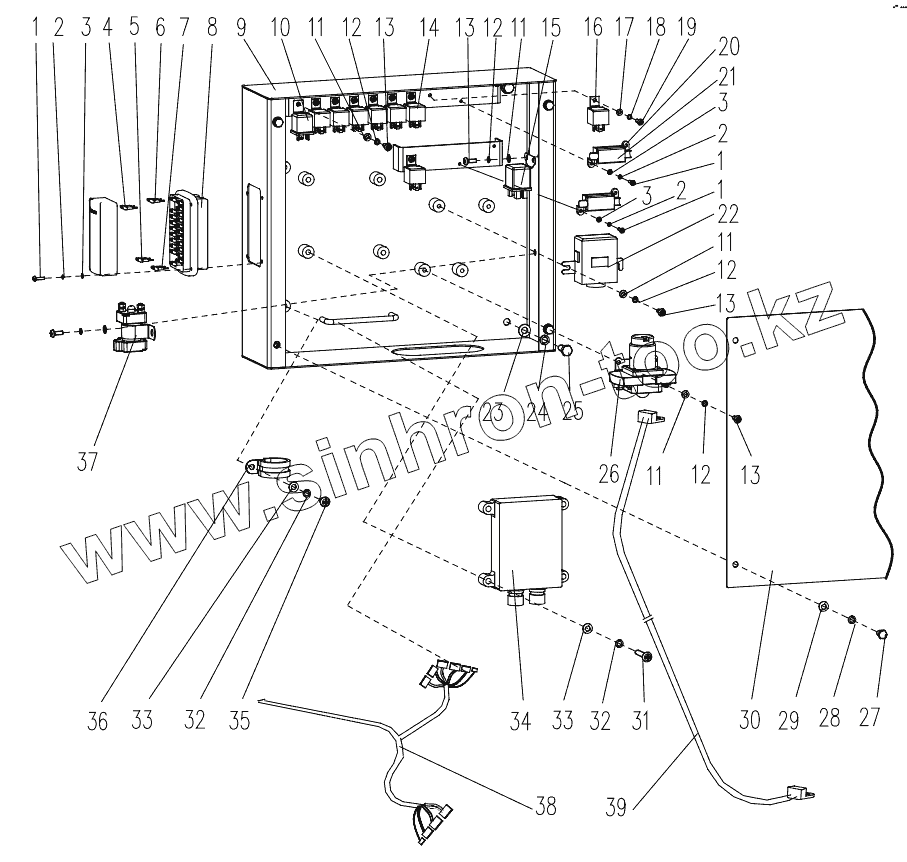

Каталог запасных частей к технике: XCMG XE230. Electric System

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

3

3

3

4

5

6

7

8

9

10

11

11

11

11

12

12

12

12

13

13

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

32

33

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	805100271		Screw
2	805300027		Spring Washer
3	805300157		Washer
4	803608734		Fuse
5	803608735		Fuse
6	803608737		Fuse
7	803608738		Fuse
8	803704537		Fuse box
9	310601351		Case
10	803608687		Flameout relay
11	805300030		Шайба М6
12	805302506		Plane Washer
13	805103605		Screw
14	803608775		Relay
15	803608688		Preheat relay
16	803608842		Relay
17	805300109		Шайба 5
18	805300119		Шайба 5
19	805100275		Винт M5x16
20	803604774		Fuse box
21	803602240		Fuse
22	803504604		Preheat controller
23	805300017		Шайба 10
24	805300014		Шайба 10
25	805000727		Болт М10х25
26	803608697		Main relay
27	803704524		Screw
28	803704526		Tower buckle
29	803704525		Medium-ring
30	310601350		Box Cover
31	805000237		Bolt
32	805300010		Шайба 8
33	805300069		Шайба 8
34	803504598		Main Controller
35	805000033		Болт М8х16
36	819908628		Clamp
37	803608689		Start Relay
38	310802046		Harness
39	803608710		Cable

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
