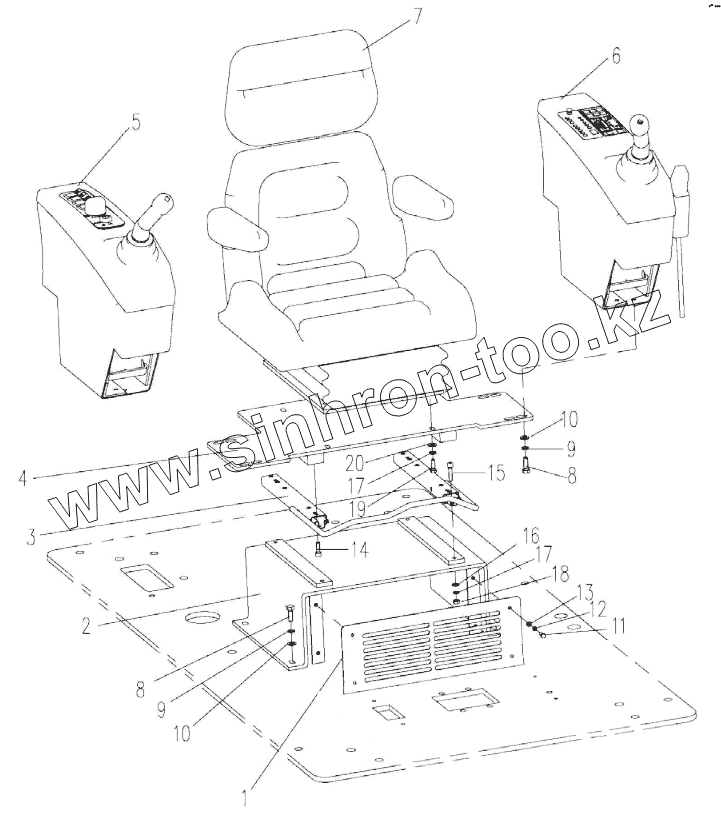

Каталог запасных частей к технике: XCMG XE230. Cab Assy

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 310600081 Cover
2 310600076 Bracket
3 801905673 Slider
4 310600077 Bracket
5 310601200 Right Console
6 819908936 Left Console
7 801905512 Seat
8 805000043 Болт М10х30
9 805300014 Шайба 10
10 805300017 Шайба 10
11 805000322 Болт М6х16
12 805300030 Шайба М6
13 805302506 Plane Washer
14 805004783 Bolt
15 819908847 Screw
16 805300069 Шайба 8
17 805300010 Шайба 8
18 805203186 Nut
19 805103582 Bolt
20 805300117 Шайба 8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
