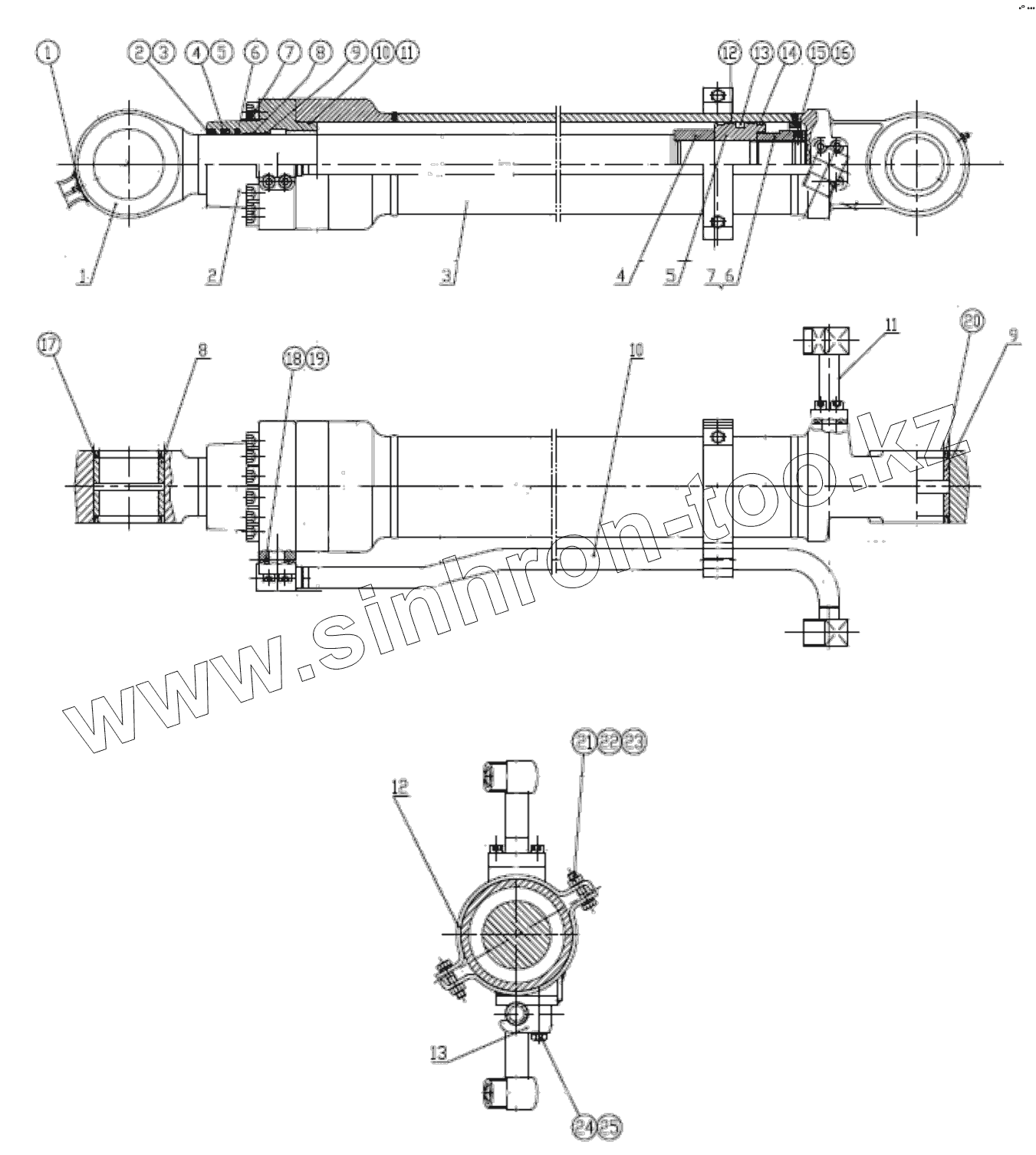

Каталог запасных частей к технике: XCMG XE230. Bucket Cylinder

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

1.21

1.22

1.23

1.24

1.25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	860121025		Bar
2	860121026		Cover
3	860121027		Cylinder
4	860121028		Cushion
5	860121029		Piston
6	860121030		Nut
7	860121031
8	860121032		Bushing
9	860121033		Bushing
10	860121034		Pipe
11	860121035		Pipe
12	860121036		Clip
13	860121037		Pressing Plate
1.1	860121038		Oiler
1.2	860121039		Ring, Back-Up
1.3	860121040		Dust Seal
1.4	860121041		Seal-Ring
1.5	860121042		Ring, Back-Up
1.6	860121043		Cushion
1.7	860121044		Screw
1.8	860121045		Bushing
1.9	860121046		Ring, Back-Up
1.10	860121047		O-Ring
1.11	860121048		Ring, Back-Up
1.12	860121049		Guide Sleeve
1.13	860121050		Seal-Ring
1.14	860121051		Seal
1.15	860121052		Screw
1.16	860121053		Steel Ball
1.17	860121054		Dust Seal
1.18	860121055		O-Ring
1.19	860121056		Screw
1.20	860121057		Dust Seal
1.21	860121058		Bolt
1.22	860121059		Nut
1.23	860121060		Spring Washer
1.24	860121061		Bolt
1.25	860121062		Spring Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
