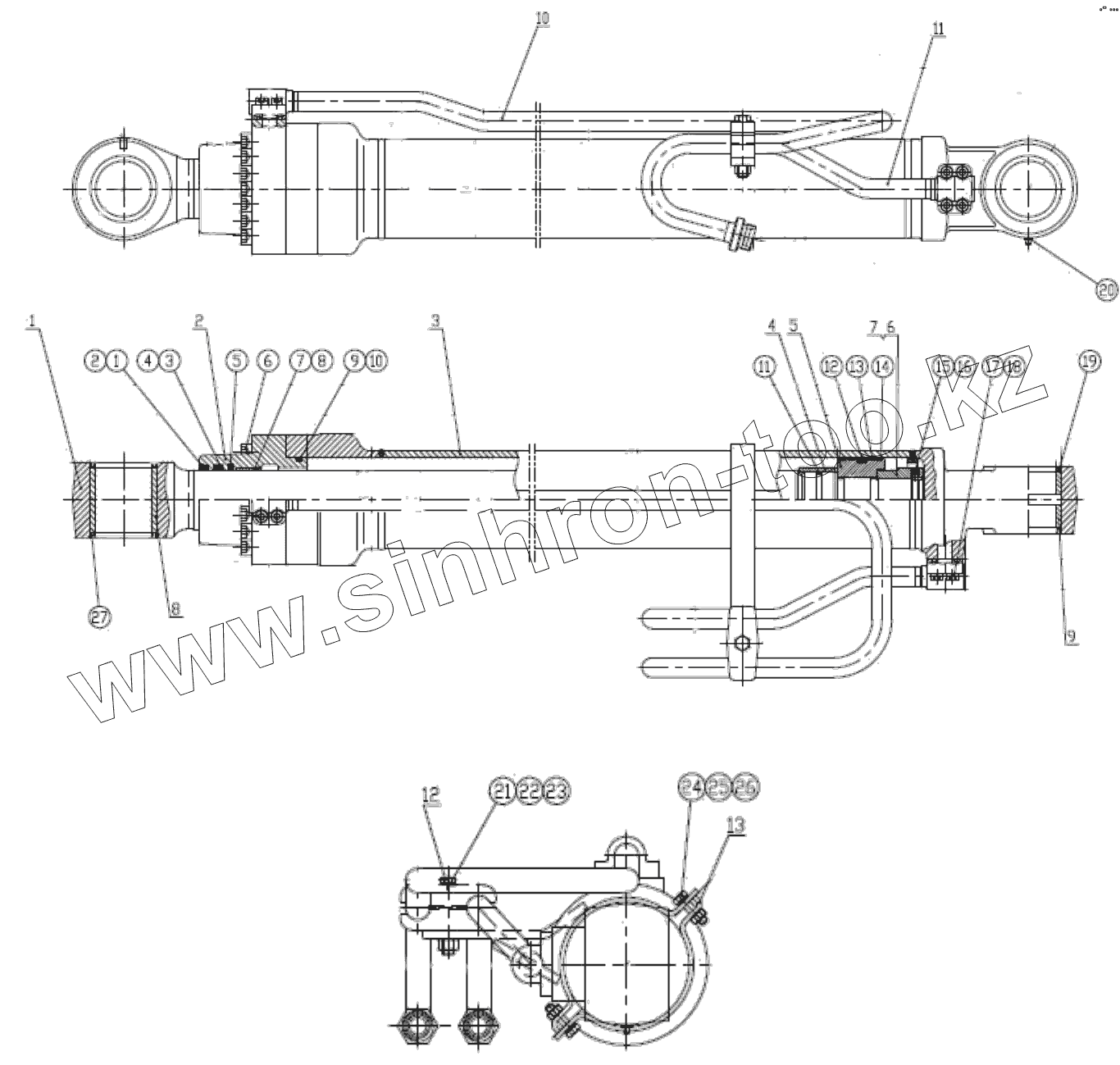

Каталог запасных частей к технике: XCMG XE230. Boom Cylinder (R)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

1.21

1.22

1.23

1.24

1.25

1.26

1.27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	860120944		Bar
2	860120945		Cover
3	860120946		Cylinder
4	860120947		Cushion
5	860120948		Piston
6	860120949		Nut
7	860120950
8	860120951		Bushing
9	860120952		Bushing
10	860120953		Pipe
11	860120954		Pipe
12	860120955		Pressing Plate
13	860120956		Clip
1.1	860120957		Dust Seal
1.2	860120958		Ring, Back-Up
1.3	860120959		Seal-Ring
1.4	860120960		Ring, Back-Up
1.5	860120961		Cushion
1.6	860120962		Screw
1.7	860120963		Bushing
1.8	860120964		Ring, Back-Up
1.9	860120965		O-Ring
1.10	860120966		O-Back-Up Ring
1.11	860120967		Cushion
1.12	860120968		Seal-Ring
1.13	860120969		Guide Sleeve
1.14	860120970		Seal
1.15	860120971		Screw
1.16	860120972		Steel Ball
1.17	860120973		Screw
1.18	860120974		O-Ring
1.19	860120975		Dust Seal
1.20	860120976		Oiler
1.21	860120977		Bolt
1.22	860120978		Nut
1.23	860120979		Spring Washer
1.24	860120980		Bolt
1.25	860120981		Nut
1.26	860120982		Spring Washer
1.27	860120983		Dust Seal

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
