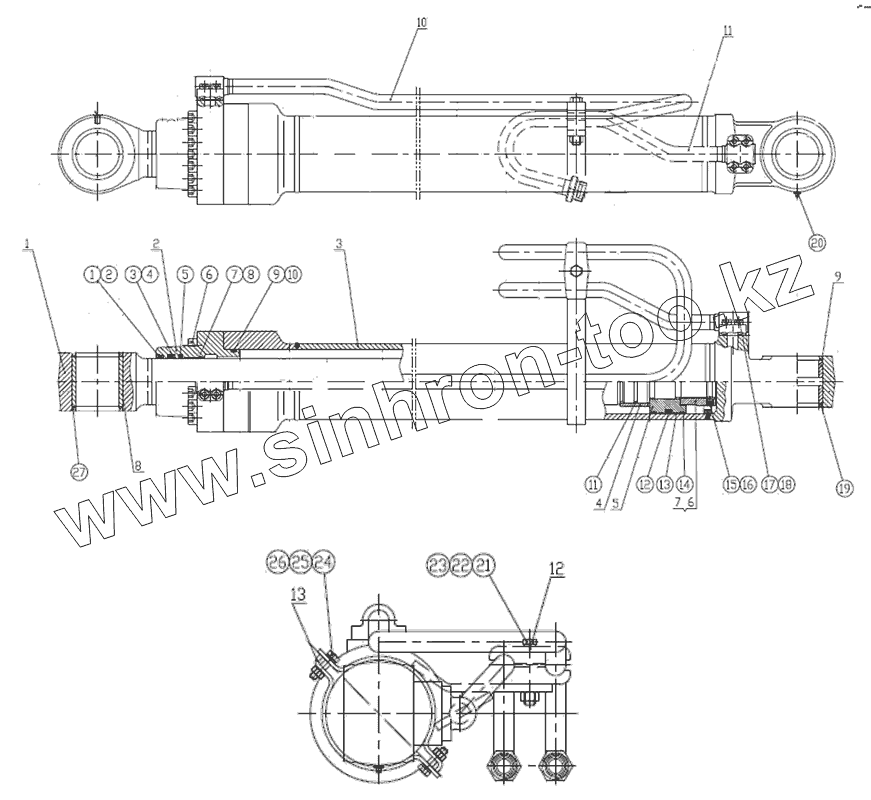

Каталог запасных частей к технике: XCMG XE230. Boom Cylinder (L)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

1.21

1.22

1.23

1.24

1.25

1.26

1.27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	860120904		Bar
2	860120905		Cover
3	860120906		Cylinder
4	860120907		Cushion
5	860120908		Piston
6	860120909		Nut
7	860120910		Gasket
8	860120911		Bushing
9	860120912		Bushing
10	860120913		Pipe
11	860120914		Pipe
12	860120915		Pressing Plate
13	860120916		Clip
1.1	860120917		Dust Seal
1.2	860120918		Ring, Back-Up
1.3	860120919		Seal-Ring
1.4	860120920		Ring, Back-Up
1.5	860120921		Cushion
1.6	860120922		Screw
1.7	860120923		Bushing
1.8	860120924		Ring, Back-Up
1.9	860120925		O-Ring
1.10	860120926		O-Back-Up Ring
1.11	860120927		Cushion
1.12	860120928		Seal-Ring
1.13	860120929		Guide Sleeve
1.14	860120930		Seal
1.15	860120931		Screw
1.16	860120932		Steel Ball
1.17	860120933		Screw
1.18	860120934		O-Ring
1.19	860120935		Dust Seal
1.20	860120936		Oiler
1.21	860120937		Bolt
1.22	860120938		Nut
1.23	860120939		Spring Washer
1.24	860120940		Bolt
1.25	860120941		Nut
1.26	860120942		Spring Washer
1.27	860120943		Dust Seal

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
