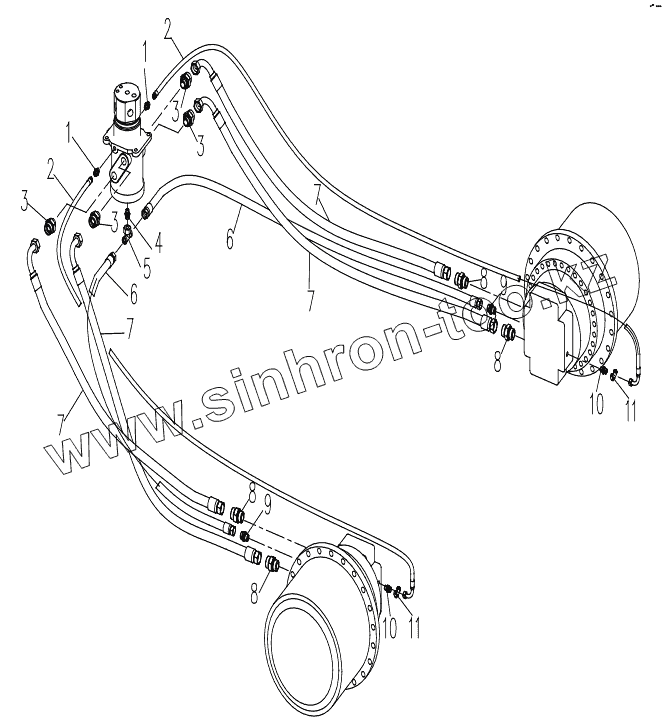

Каталог запасных частей к технике: XCMG XE230. Base Hydraulic Piping

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
4
5
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
Позиция на иллюстрации Заводской номер детали Название детали
1 803163582 Adapter
2 803172077 Hose Assy
3 803166504 Adapter
4 803166500 Adapter
5 803166562 Tee
6 803172125 Hose Assembly
7 803172137 Hose Assembly
8 803172166 Adapter
9 803172173 Adapter
10 803172161 Adapter
11 803163572 Adapter
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
