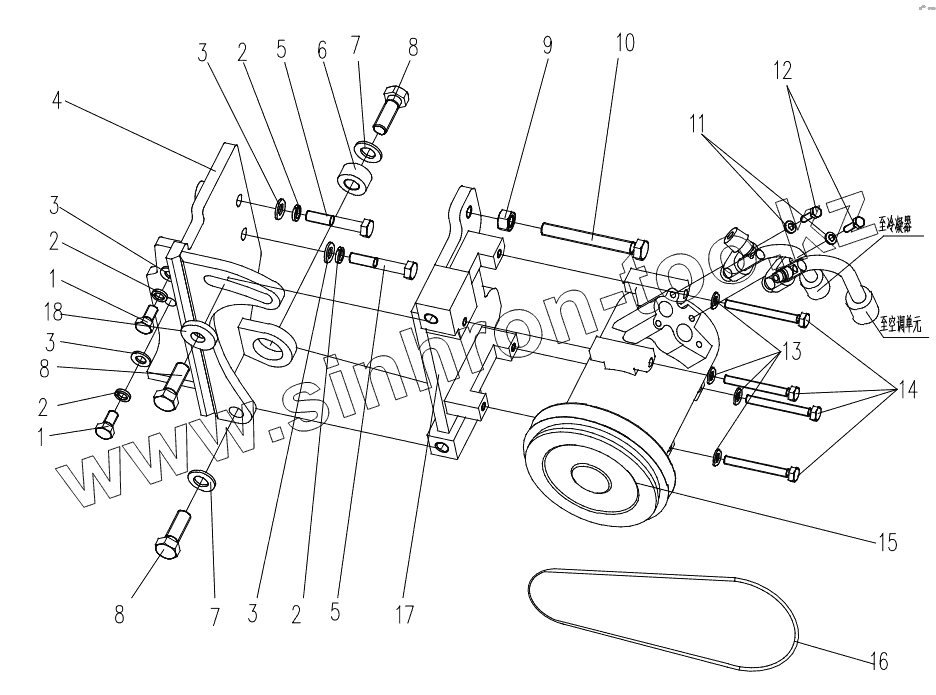

Каталог запасных частей к технике: XCMG XE230. Air Conditioner System 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
3
3
4
5
5
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 805004695 Bolt
2 805300014 Шайба 10
3 805300017 Шайба 10
4 803506167 Bracket
5 805004753 Bolt
6 310601884 Washer
7 80530014 Washer
8 310800073 Bracket
9 805200049 Гайка М12
10 805000149 Bolt
11 805300029 Шайба М6
12 805000126 Болт М6х30
13 805300069 Шайба 8
14 805000395 Bolt
15 803506186 Compressor
16 800306908 Strap
17 310601888 Bracket
