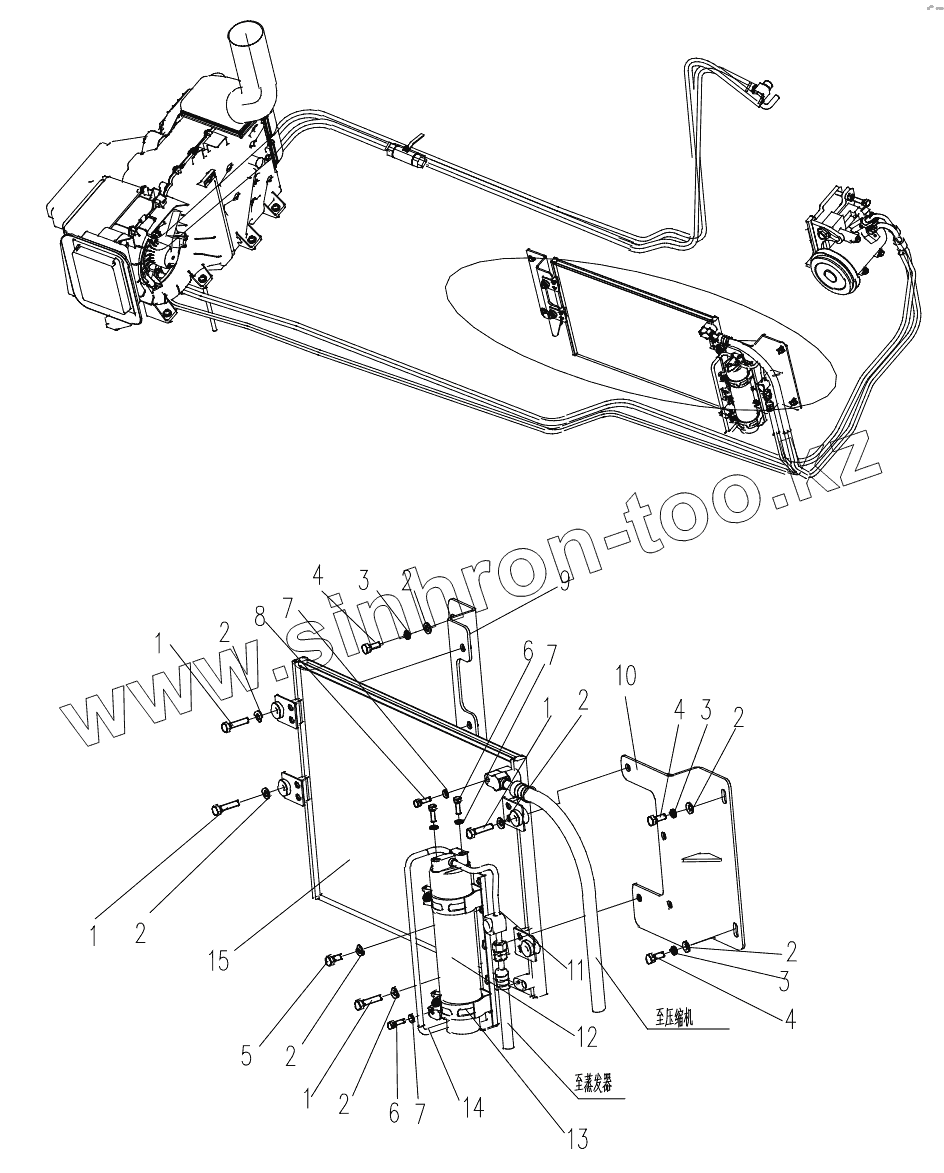

Каталог запасных частей к технике: XCMG XE230. Air Conditioner System 2
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
4
4
4
5
6
6
7
7
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 805000089 | Bolt | |
| 2 | 805300069 | Шайба 8 | |
| 3 | 805300010 | Шайба 8 | |
| 4 | 805005235 | Bolt | |
| 5 | 805005234 | Bolt | |
| 6 | 805103633 | Bolt | |
| 7 | 805300029 | Шайба М6 | |
| 8 | 805005209 | Bolt | |
| 9 | 803506161 | Condenser Bracket | |
| 10 | 803506158 | Condenser Bracket | |
| 11 | 803506183 | Hose | |
| 12 | 803504813 | Liquid Tank | |
| 13 | 803504815 | Liquid Tank Bracket | |
| 14 | 803506182 | Hose | |
| 15 | 803504812 | Hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
