Каталог запасных частей к технике: XCMG XE230. Air Conditioner System 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
7
8
9
10
11
12
13

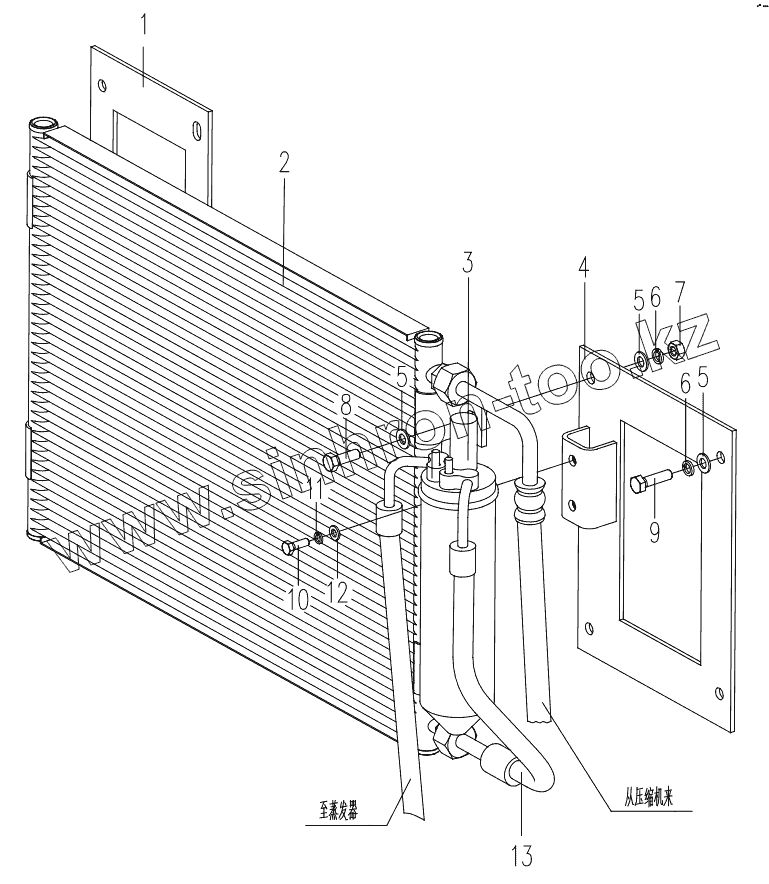

Позиция на иллюстрации Заводской номер детали Название детали
1 310800536 Condenser Bracket
2 803504679 Condenser
3 819909088 Liquid Tank
4 310800530 Condenser Bracket
5 805300069 Шайба 8
6 805300010 Шайба 8
7 805200045 Гайка М8
8 805000018 Болт М8х20
9 805000020 Болт М8х30
10 805000046 Bolt
11 805300030 Шайба М6
12 805300029 Шайба М6
13 803173615 Hose Assy
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
