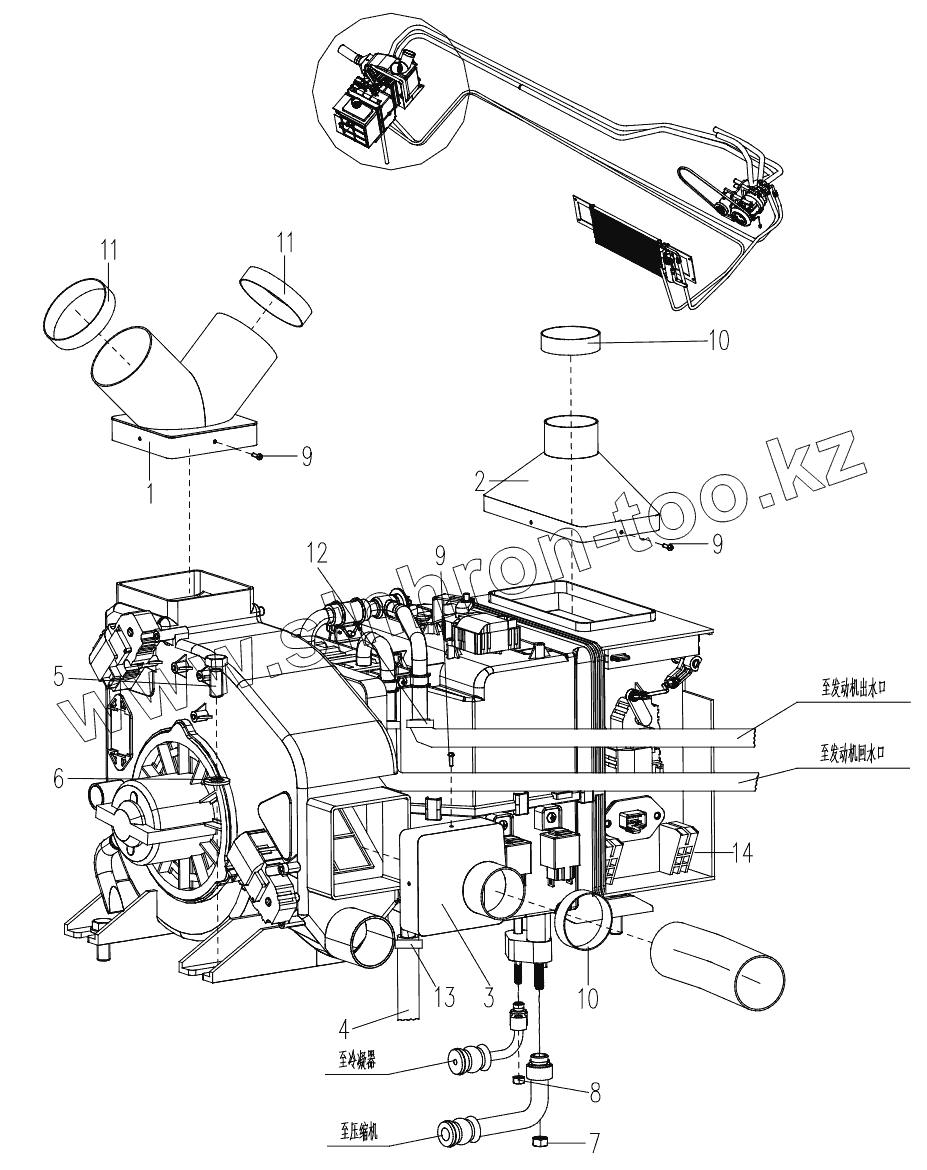

Каталог запасных частей к технике: XCMG XE230. Air Conditioner System 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
10
10
11
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 312600325 Top Air Outlet
2 312600324 Top Air Inlet
3 312600323 Front Air Outlet
4 859934546 Hose
5 805000715 Болт M12x25
6 805300020 Шайба 12
7 805200045 Гайка М8
8 805200053 Гайка М6
9 819908925 Screw
10 819908922 Bolt
11 801905495 Hose Clip
12 819909303 Хомут d.25
13 310500696 Hose Clip
14 803504680 Evaporator
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
