Каталог запасных частей к технике: XCMG XE150D. Worker
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
4
5
6
6
7
8
9
10
10
11
11
11
11
11
11
12
12
12
12
12
12
13
14
15
15
15
16
17
17
18
19
20
20
20
20
21
21
22
23
24
25
25
26
26
27
27
28
28
28
29
29
30
30
31
31
31
31
31
31
32
33
34
34
35
35
35
36

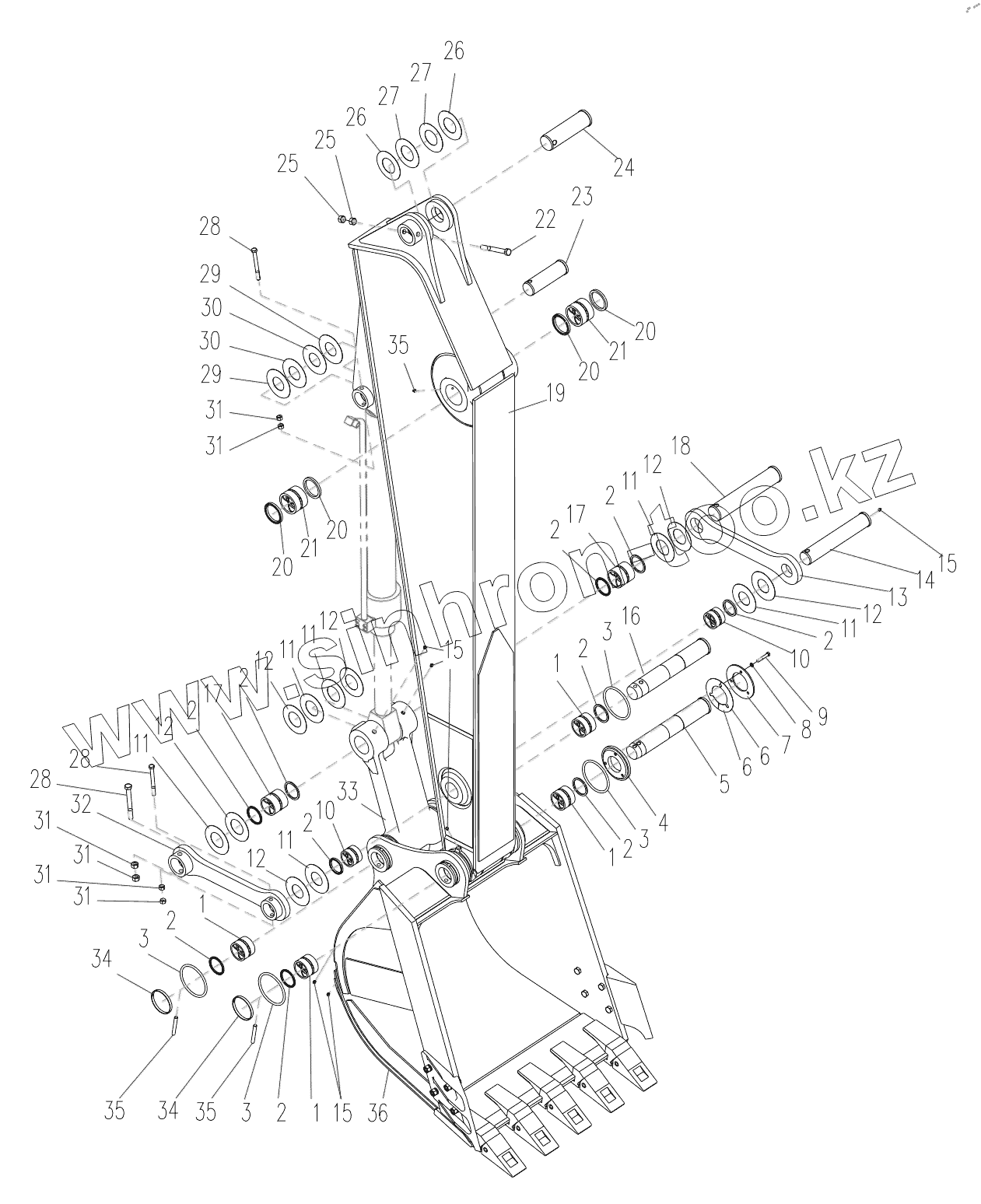

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 310500096 | Bushing | |
| 2 | 803172504 | Seal | |
| 3 | 819908911 | Pin | |
| 4 | 310500089 | Friction Plate | |
| 5 | 310500070 | Shaft | |
| 6 | 310500094 | Plate | |
| 7 | 310500088 | Plate | |
| 8 | 805300018 | Шайба 12 | |
| 9 | 805000489 | Болт | |
| 10 | 310500072 | Bushing | |
| 11 | 809910621 | Adjust Washer | |
| 12 | 819910622 | Adjust Washer | |
| 13 | 310500090 | Rocker Plate | |
| 14 | 310500071 | Shaft | |
| 15 | 801100336 | Масленка M10x1 | |
| 16 | 310500095 | Shaft | |
| 17 | 310500098 | Bushing | |
| 18 | 310500097 | Shaft | |
| 19 | 310500064 | Arm | |
| 20 | 803172505 | Seal | |
| 21 | 310501237 | Bushing | |
| 22 | 805004684 | Bolt | |
| 23 | 310500075 | Shaft | |
| 24 | 310500078 | Shaft | |
| 25 | 805200052 | Гайка М20 | |
| 26 | 819910695 | Adjust Washer | |
| 27 | 819910696 | Adjust Washer | |
| 28 | 805000053 | Bolt | |
| 29 | 819910623 | Adjust Washer | |
| 30 | 819910624 | Adjust Washer | |
| 31 | 805200051 | Гайка М16 | |
| 32 | 310500063 | Rocker components | |
| 33 | 310500069 | Link Lever | |
| 34 | 310500080 | Elastic Ring | |
| 35 | 310500091 | Pin | |
| 36 | 310500061 | Bucket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
