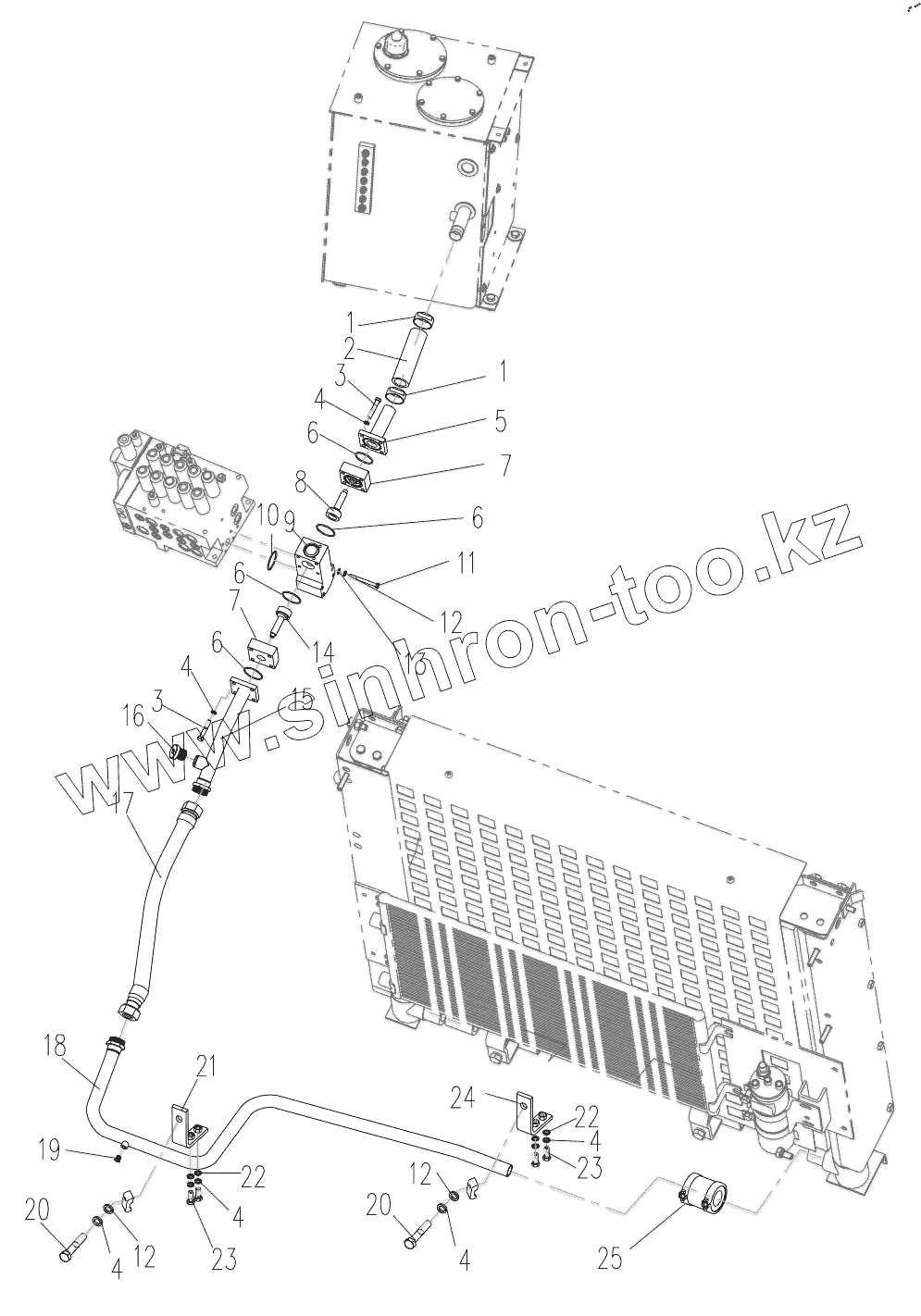

Каталог запасных частей к технике: XCMG XE150D. Upper Hydraulic Piping

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

4

4

4

4

4

5

6

6

6

6

7

7

8

9

10

11

12

12

12

13

14

15

16

17

18

19

20

20

21

22

22

23

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	801905604		Clamp
2	803171980		Hose
3	805004678		Bolt
4	805300018		Шайба 12
5	310500341		Pipe
6	801373831		O-Ring
7	310500343		Flange
8	803172062		Valve
9	310500848		Block
10	801100138		O-Ring
11	805004670		Bolt
12	805300014		Шайба 10
13	805302497		Washer
14	803172061		Valve
15	310500340		Pipe
16	803173992		Plug
17	803172016		Hose Assy
18	310500583		Plug
19	803172170		Plug
20	805004678		Bolt
21	310500354		Bracket
22	805300020		Шайба 12
23	805001970		Bolt
24	310500005		Bracket
25	803172506		Adapter

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
