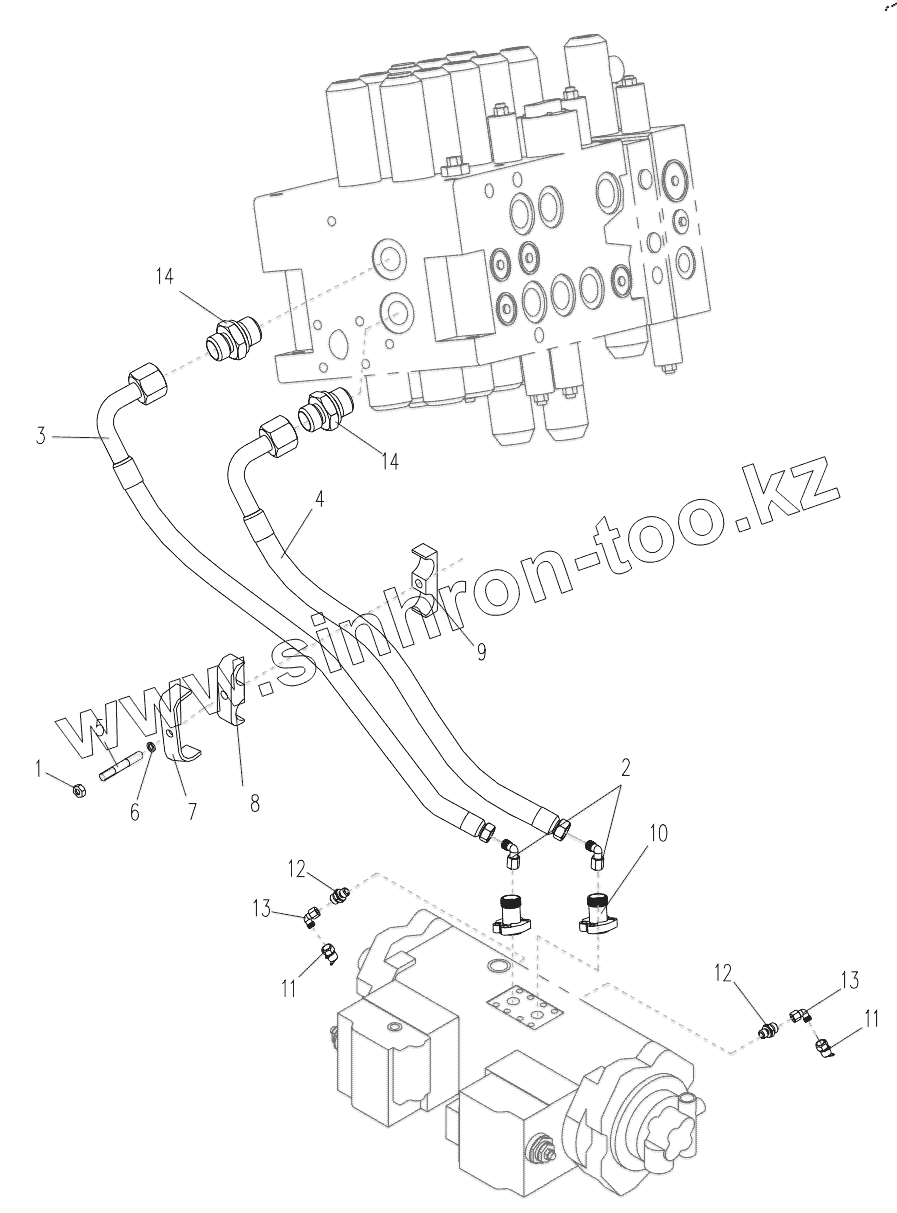

Каталог запасных частей к технике: XCMG XE150D. Upper Hydraulic Piping

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали
1 805200049 Гайка М12
2 803166489 Adapter
3 803172006 Hose Assy
4 803172022 Hose Assy
5 310500043 Bolt
6 805300018 Шайба 12
7 310600522 Plate
8 310600523 Clamp
9 310600524 Clamp
10 803166507 Adapter
11 803163606 Test Adapter
12 803172161 Adapter
13 803166487 Adapter
14 803172299 Adapter
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
