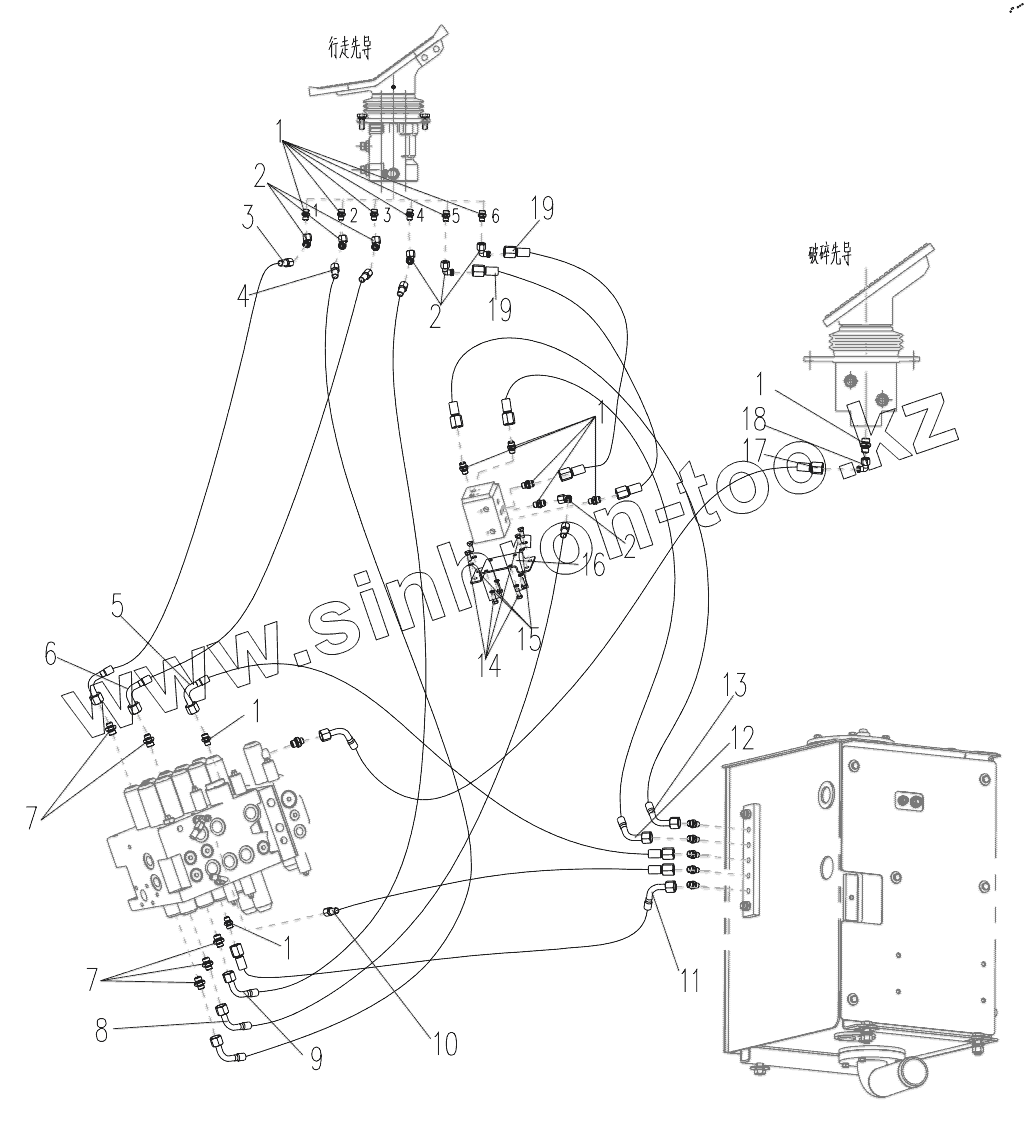

Каталог запасных частей к технике: XCMG XE150D. Pilot Hydraulic Piping
1
1
1
1
1
2
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803172161 | Adapter | |
| 2 | 803163572 | Adapter | |
| 3 | 803173006 | Hose Assy | |
| 4 | 803172566 | Hose Assy | |
| 5 | 803172235 | Hose Assy | |
| 6 | 803173113 | Hose Assy | |
| 7 | 803172160 | Adapter | |
| 8 | 819908661 | Hose Assy | |
| 9 | 803173066 | Hose Assy | |
| 10 | 803172595 | Hose Assy | |
| 11 | 803172493 | Hose Assy | |
| 12 | 803172599 | Hose Assy | |
| 13 | 803172600 | Hose Assy | |
| 14 | 805005934 | Bolt | |
| 15 | 805300010 | Шайба 8 | |
| 16 | 310500231 | Bracket | |
| 17 | 803173145 | Hose Assy | |
| 18 | 803166487 | Adapter | |
| 19 | 803172001 | Hose Assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
