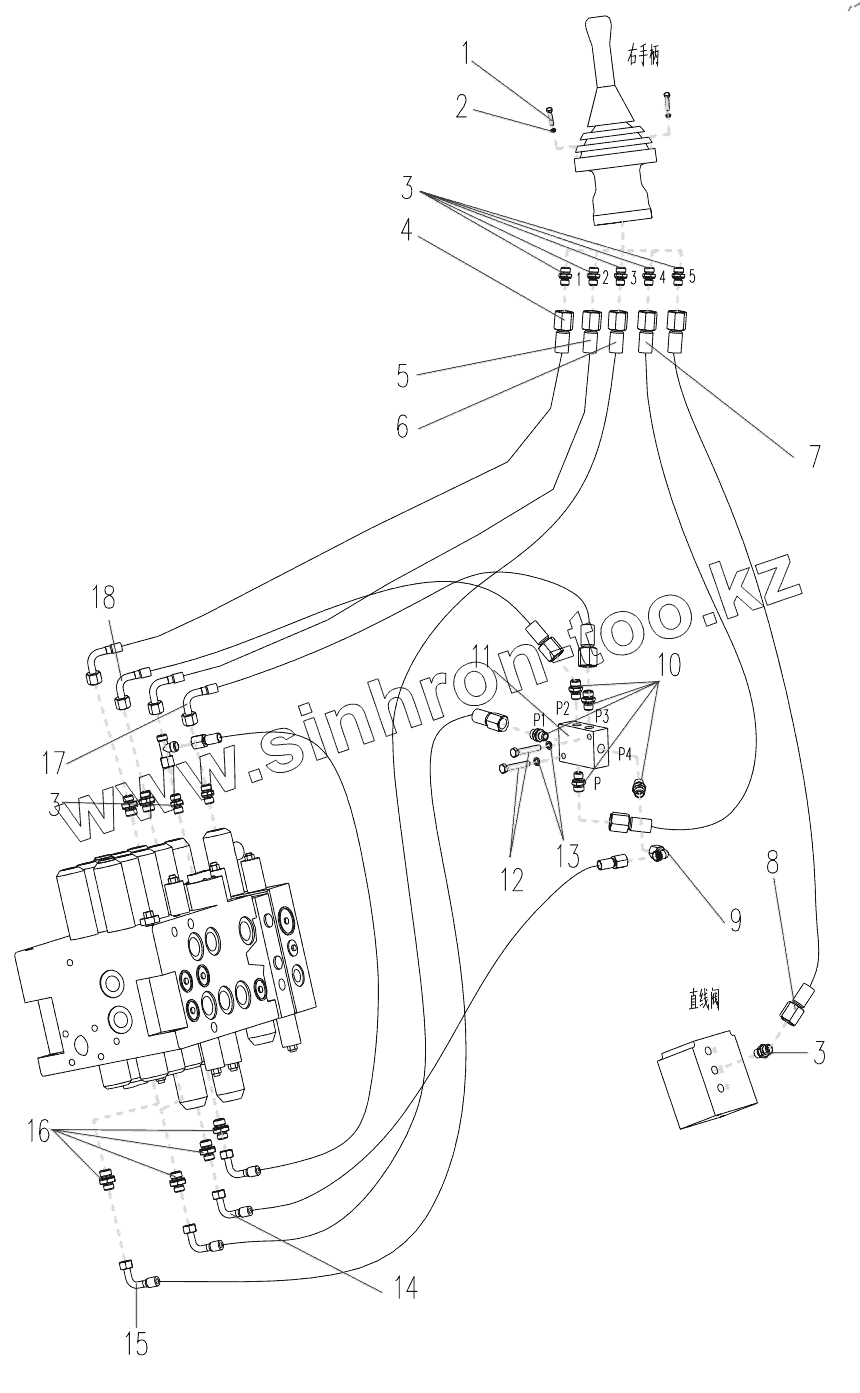

Каталог запасных частей к технике: XCMG XE150D. Pilot Hydraulic Piping

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	805103606		Screw
2	805300030		Шайба М6
3	803172161		Adapter
4	803172082		Hose Assy
5	803172642		Hose Assy
6	803172673		Hose Assy
7	803172002		Hose Assy
8	803172747		Hose Assy
9	803163572		Adapter
10	803163582		Adapter
11	803172497		Arm Diffluence
12	805000137		Bolt
13	805300010		Шайба 8
14	803172467		Hose Assy
15	803172555		Hose Assy
16	803172160		Adapter
17	803172088		Hose Assy
18	803172489		Hose Assy
