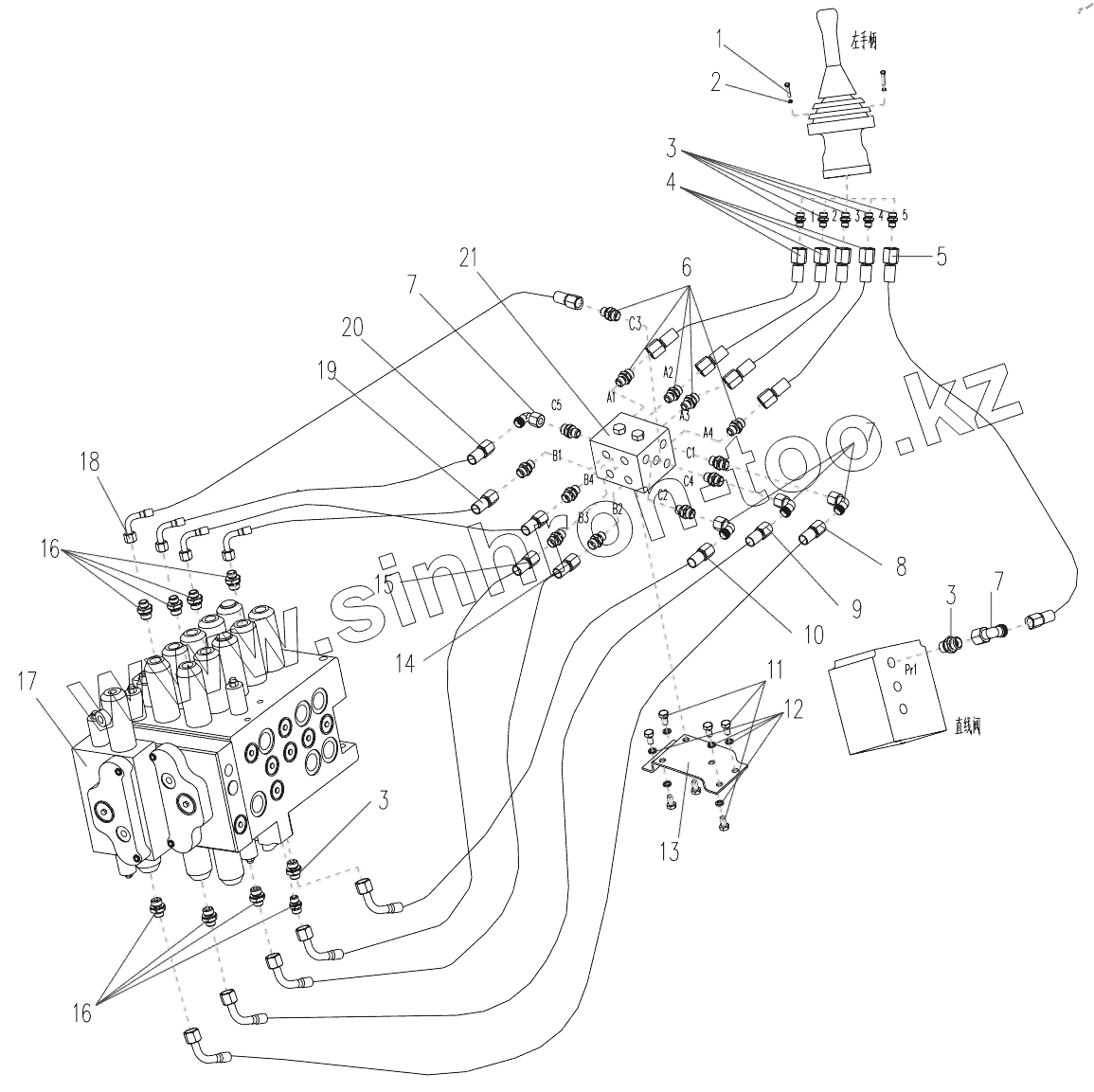

Каталог запасных частей к технике: XCMG XE150D. Pilot Hydraulic Piping
1
2
3
3
3
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 805103606 | Screw | |
| 2 | 805300030 | Шайба М6 | |
| 3 | 803172161 | Adapter | |
| 4 | 803177329 | Hose Assy | |
| 5 | 803173145 | Hose Assy | |
| 6 | 803163582 | Adapter | |
| 7 | 803163572 | Adapter | |
| 8 | 803172018 | Hose Assy | |
| 9 | 803172467 | Hose Assy | |
| 10 | 803172004 | Hose Assy | |
| 11 | 805005234 | Bolt | |
| 12 | 805300010 | Шайба 8 | |
| 13 | 310500235 | Bracket | |
| 14 | 803172005 | Hose Assy | |
| 15 | 803172091 | Hose Assy | |
| 16 | 803172160 | Adapter | |
| 17 | 803007230 | MainValve | |
| 18 | 803172492 | Hose Assy | |
| 19 | 803173146 | Hose Assy | |
| 20 | 803172601 | Hose Assy | |
| 21 | 803172496 | Shuttle Valve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
