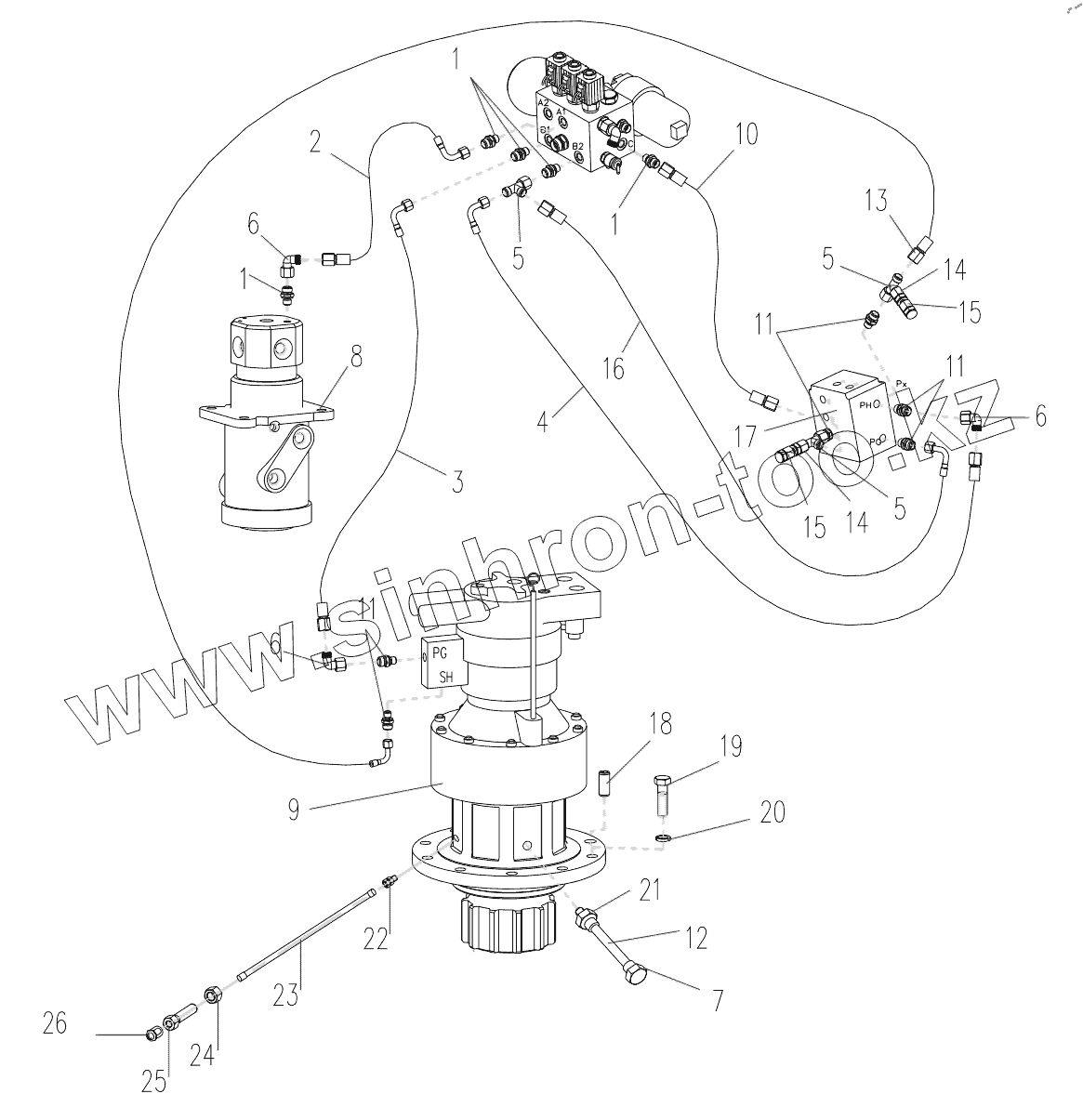

Каталог запасных частей к технике: XCMG XE150D. Pilot Hydraulic Piping

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

5

5

5

6

6

6

7

8

9

10

11

11

11

12

13

14

14

15

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	803163582		Adapter
2	803172598		Hose Assy
3	819908890		Hose Assy
4	803172095		Hose Assy
5	803172316		Adapter
6	803166487		Adapter
7	803164887		Plug
8	800305381		Center Joint
9	803007231		Swing Motor
10	803172107		Hose Assy
11	803172161		Adapter
12	860104750		Hose
13	803172597		Hose Assy
14	803163569		Adapter
15	310500042		Adapter
16	803172083		Hose Assy
17	803007225		Line Valve
18	805603538		Pin
19	805006290		Bolt
20	805300011		Шайба 16
21	803172307		Joint
22	803172162		Adapter
23	803183916		Hose Assy
24	805200262		Nut
25	803177315		Joint
26	801102863		Grease cup

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
