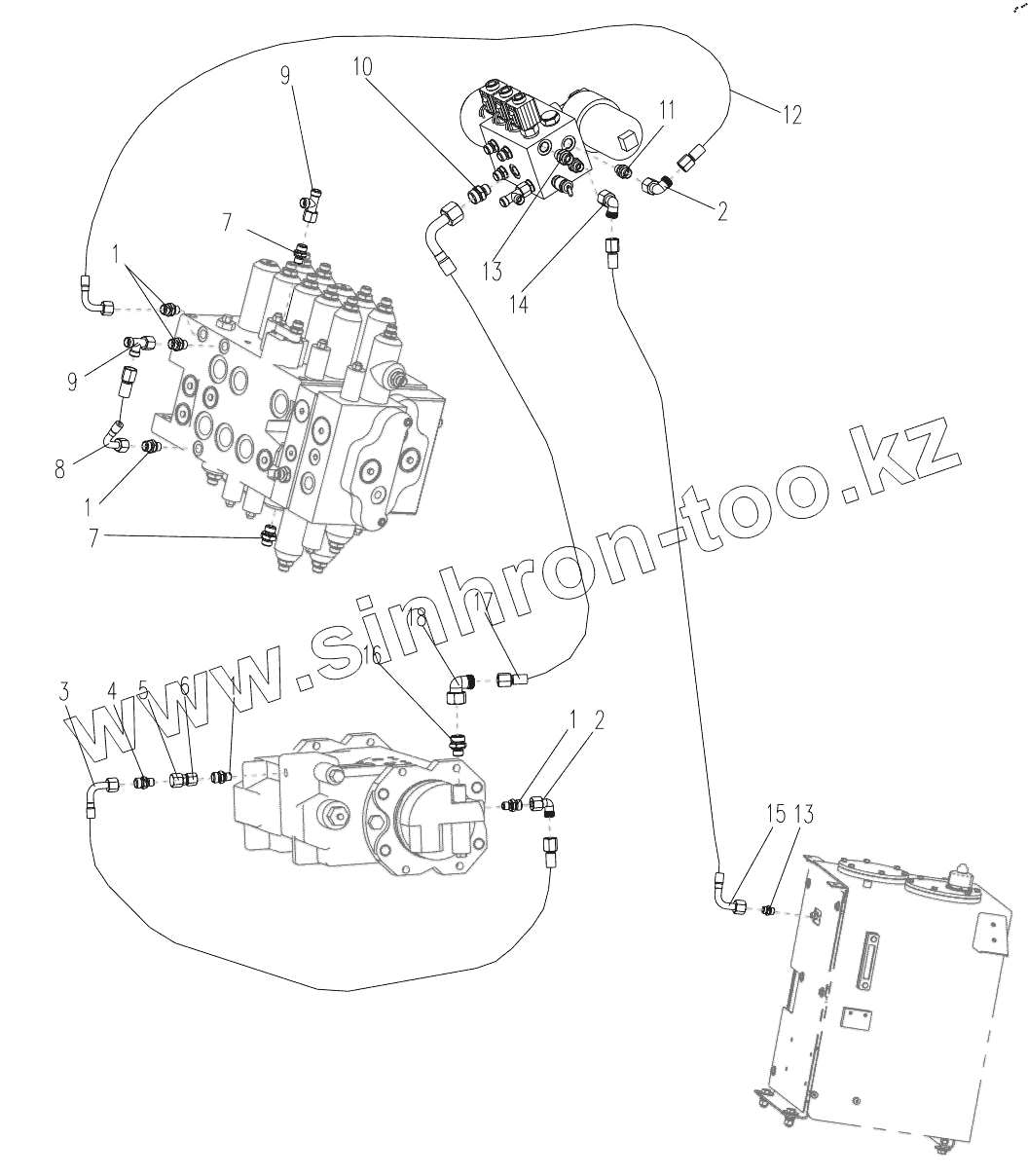

Каталог запасных частей к технике: XCMG XE150D. Pilot Hydraulic Piping
1
1
1
1
2
2
3
4
5
6
7
7
8
9
9
10
11
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803172161 | Adapter | |
| 2 | 803103351 | CONNECTOR | |
| 3 | 803172602 | Hose Assy | |
| 4 | 803172058 | Filter | |
| 5 | 310600430 | Join Block | |
| 6 | 803163672 | Adapter | |
| 7 | 803172160 | Adapter | |
| 8 | 803172600 | Hose Assy | |
| 9 | 803172316 | Adapter | |
| 10 | 803164850 | Adapter | |
| 11 | 803163582 | Adapter | |
| 12 | 803171977 | Hose Assy | |
| 13 | 803173835 | Joint | |
| 14 | 803165614 | Adapter | |
| 15 | 803164645 | Adapter | |
| 16 | 803172173 | Adapter | |
| 17 | 803172603 | Hose Assy | |
| 18 | 803109651 | Adapter |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
