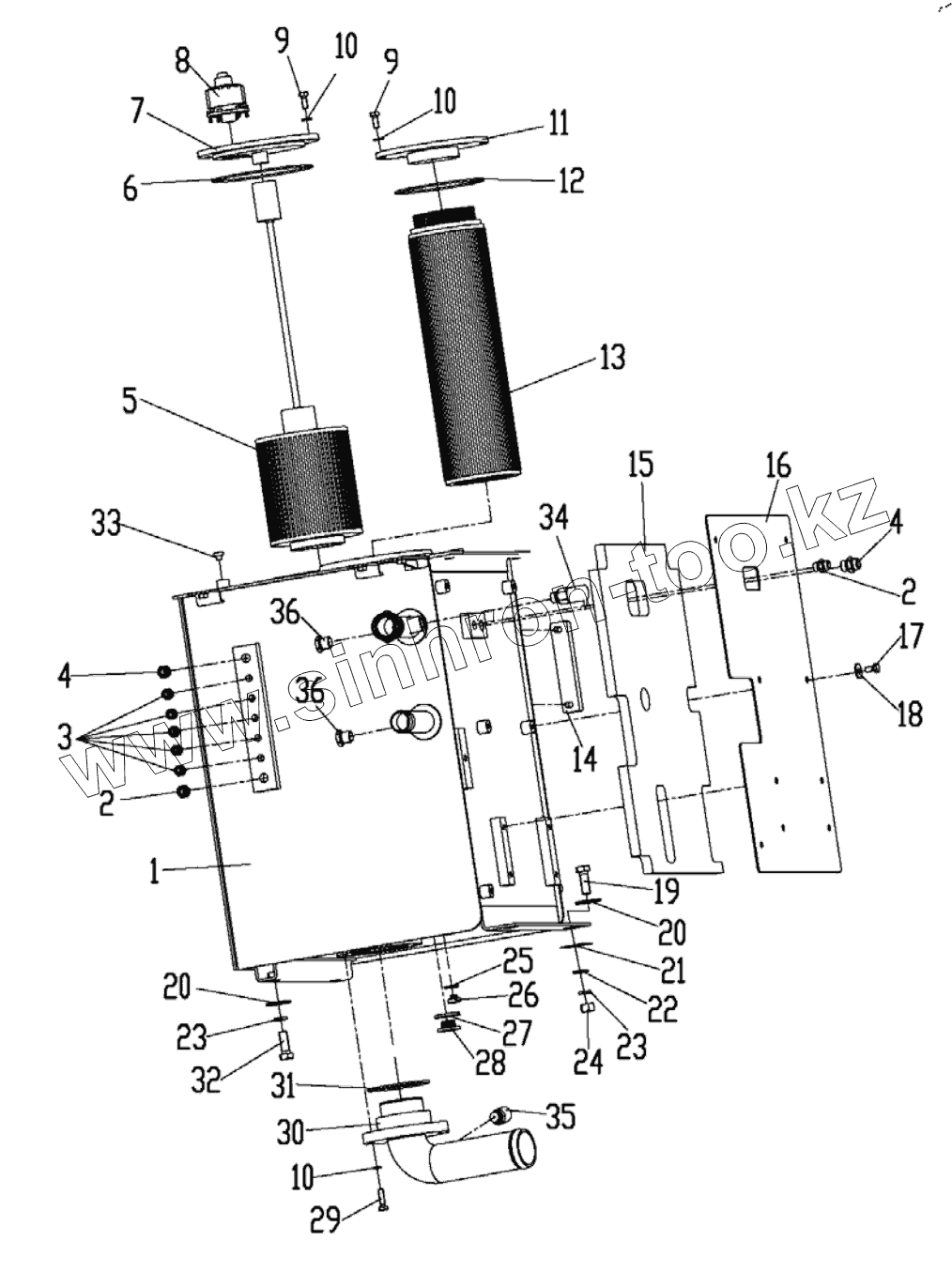

Каталог запасных частей к технике: XCMG XE150D. Hydraulic Oil Tank
1
2
2
3
4
4
5
6
7
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 310500394 | Tank | |
| 2 | 803173835 | Joint | |
| 3 | 803163582 | Adapter | |
| 4 | 803173448 | Adapter | |
| 5 | 803194453 | Filter | |
| 6 | 803172578 | O-ring | |
| 7 | 310500396 | Flange Cover | |
| 8 | 800104319 | Discreteness of Strainer | |
| 9 | 805000727 | Болт М10х25 | |
| 10 | 805302497 | Washer | |
| 11 | 310500397 | Flange Cover | |
| 12 | 801100226 | O-ring | |
| 13 | 800104318 | Filter | |
| 14 | 803202262 | Oil Level | |
| 15 | 310500400 | Sponge | |
| 16 | 310500847 | Plate | |
| 17 | 805005201 | Bolt | |
| 18 | 805300113 | Washer | |
| 19 | 805000026 | Болт M16x45 | |
| 20 | 805302525 | Washer | |
| 21 | 310500398 | Washer | |
| 22 | 805300013 | Шайба 16 | |
| 23 | 805300011 | Шайба 16 | |
| 24 | 805200051 | Гайка М16 | |
| 25 | 805300024 | Шайба 14 | |
| 26 | 803173221 | Plug | |
| 27 | 805300038 | Washer | |
| 28 | 803173222 | Plug Screw | |
| 29 | 805000062 | Болт М10х35 | |
| 30 | 310500395 | Pipe | |
| 31 | 801100051 | O-ring | |
| 32 | 805005210 | Bolt | |
| 33 | 310500399 | Cover | |
| 34 | 803504608 | Annunciator | |
| 35 | 803506008 | Annunciator | |
| 36 | 803172500 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
