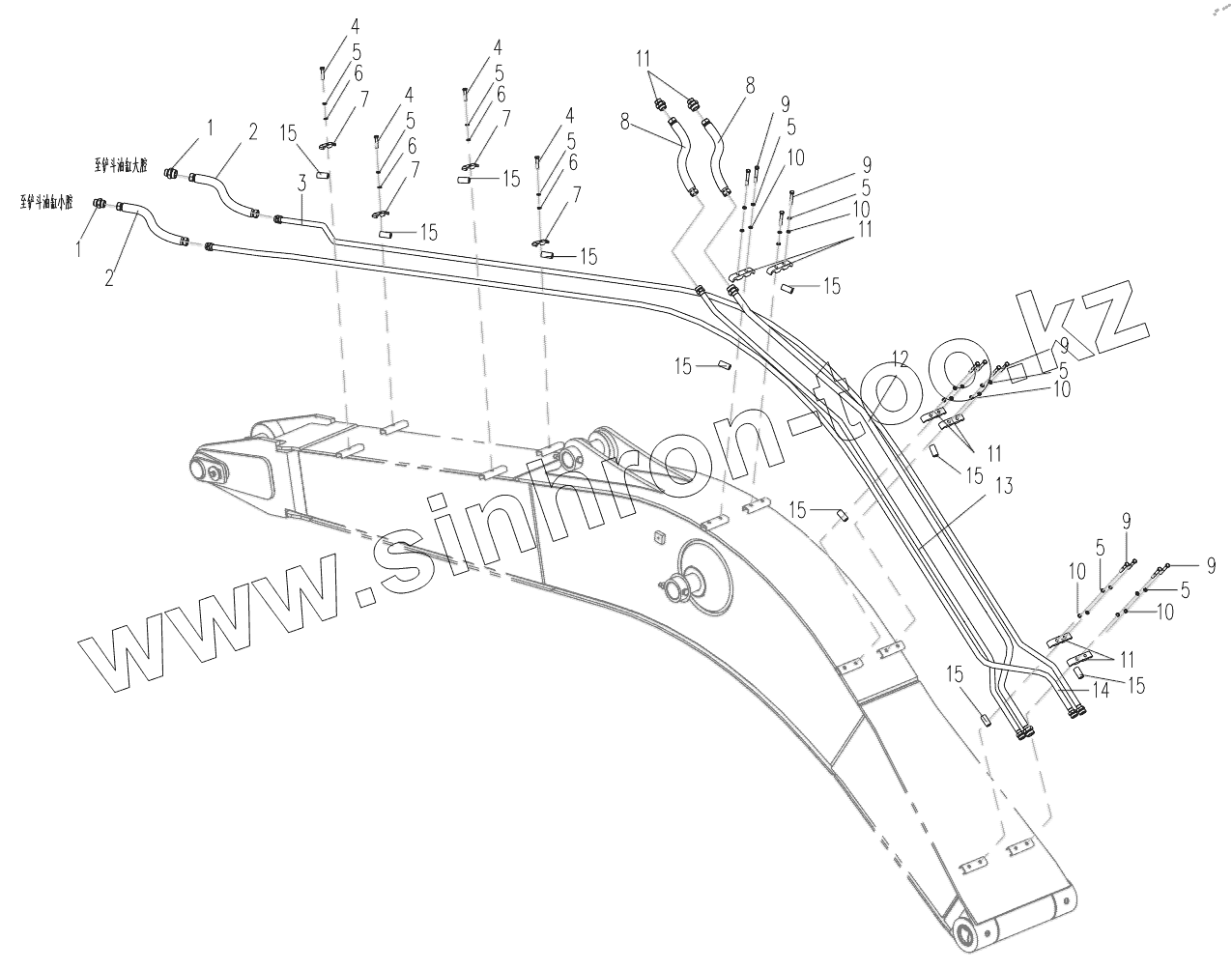

Каталог запасных частей к технике: XCMG XE150D. Front Piping
1
1
2
2
3
4
4
4
4
5
5
5
5
5
5
5
5
5
6
6
6
6
7
7
7
7
8
8
9
9
9
9
9
10
10
10
10
10
11
11
11
11
12
13
14
15
15
15
15
15
15
15
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803172510 | Adapter | |
| 2 | 803172606 | Hose Assy | |
| 3 | 310500006 | Pipe III | |
| 4 | 805103583 | Bolt | |
| 5 | 805300018 | Шайба 12 | |
| 6 | 805302496 | Washer | |
| 7 | 310500327 | Pipe Clip | |
| 8 | 803172605 | Hose Assy | |
| 9 | 805103583 | Bolt | |
| 10 | 805300020 | Шайба 12 | |
| 11 | 310500355 | Pipe Clip | |
| 12 | 310500325 | Pipe I | |
| 13 | 310500326 | Pipe II | |
| 14 | 310500328 | Pipe IV | |
| 15 | 310500007 | Pipe | |
| 16 | 803172299 | Adapter |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
