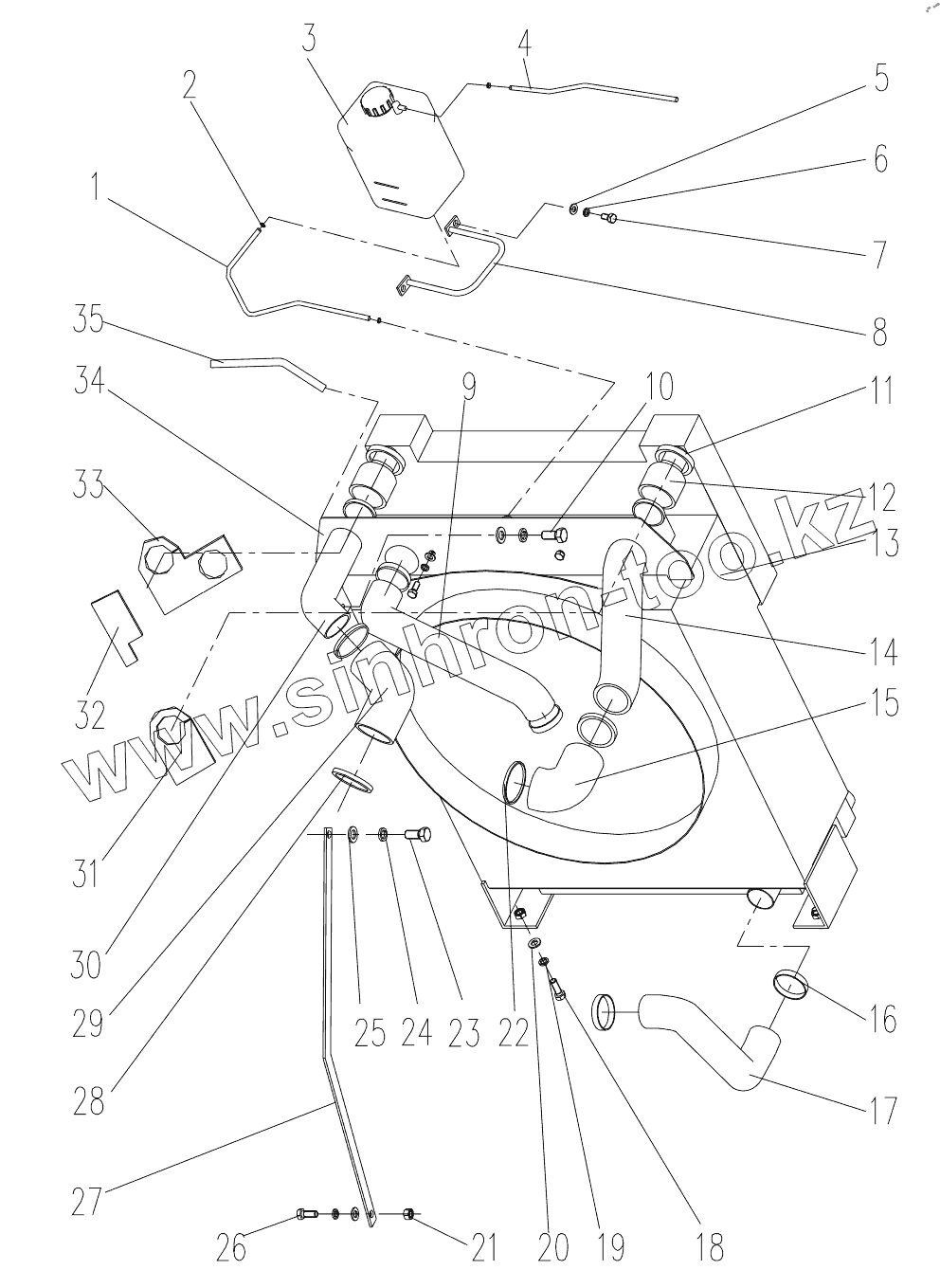

Каталог запасных частей к технике: XCMG XE150D. Engine System
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803172501 | Hose | |
| 2 | 819908944 | Clamp | |
| 3 | 803504641 | Reserve Bank | |
| 4 | 803172502 | Hose | |
| 5 | 805300017 | Шайба 10 | |
| 6 | 805300014 | Шайба 10 | |
| 7 | 805000714 | Болт М10х20 | |
| 8 | 310500368 | Bracket | |
| 9 | 310500370 | Hose | |
| 10 | 805000727 | Болт М10х25 | |
| 11 | 801905645 | T-bolt Super Clamp | |
| 12 | 310500364 | Hose | |
| 13 | 803007232 | Radiator ASM | |
| 14 | 310501172 | Steel tube | |
| 15 | 310500627 | Hose | |
| 16 | 819908915 | Clamp | |
| 17 | 310500371 | Hose | |
| 18 | 805000048 | Болт M12x35 | |
| 19 | 805300018 | Шайба 12 | |
| 20 | 805300020 | Шайба 12 | |
| 21 | 805200049 | Гайка М12 | |
| 22 | 801905540 | T-bolt Super Clamp | |
| 23 | 805000013 | Болт M16x35 | |
| 24 | 805300011 | Шайба 16 | |
| 25 | 805300020 | Шайба 12 | |
| 26 | 805000716 | Болт М12х30 | |
| 27 | 310500379 | Bracket,Left | |
| 28 | 801905541 | Clamp | |
| 29 | 310500365 | Hose | |
| 30 | 310500363 | Steel tube | |
| 31 | 310500523 | Sponge | |
| 32 | 310500524 | Sponge | |
| 33 | 310500014 | Sponge | |
| 34 | 310500369 | Baffle | |
| 35 | 801905536 | Airproof strip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
