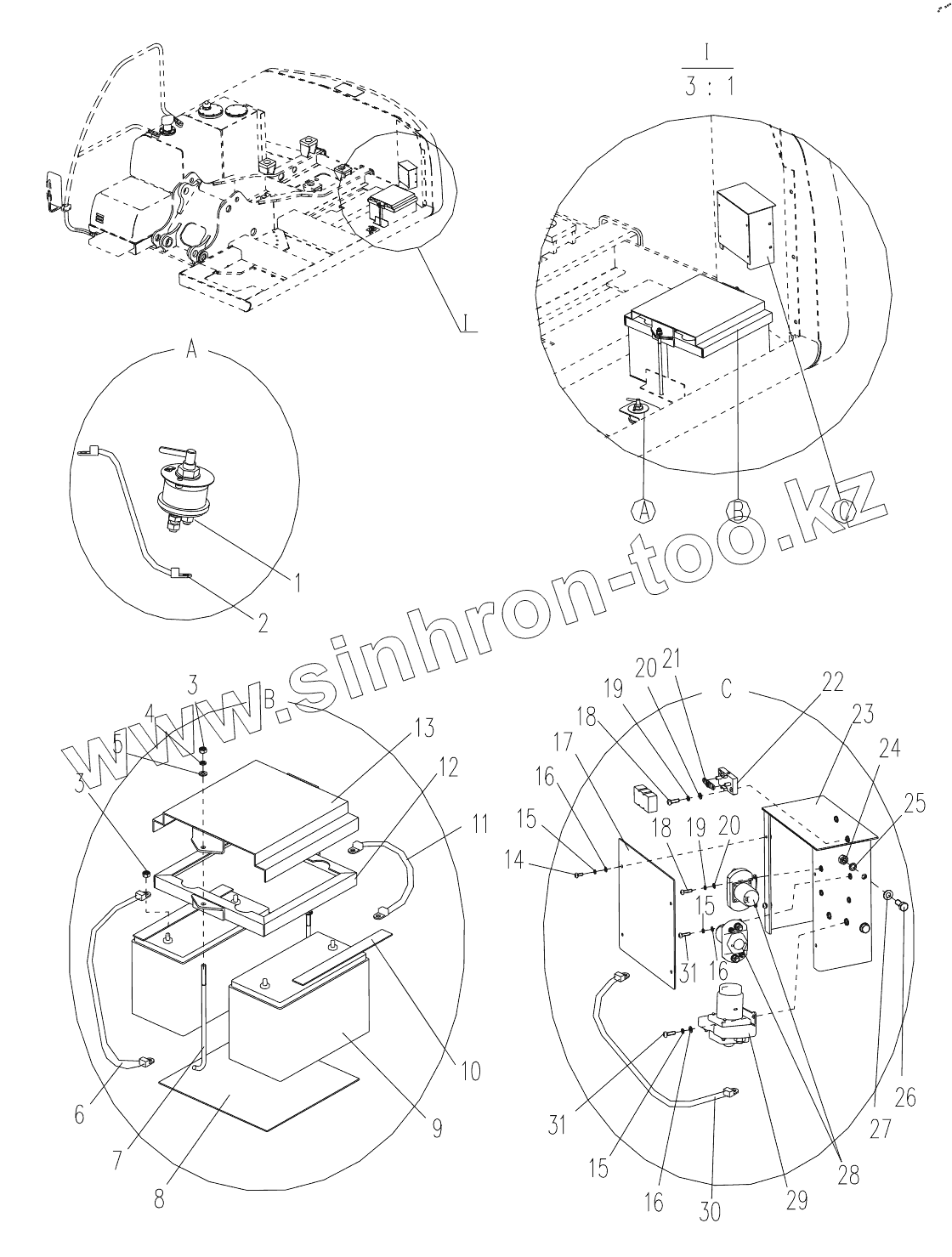

Каталог запасных частей к технике: XCMG XE150D. Electric System
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
16
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803608695 | Power master switch | |
| 2 | 803604869 | Cable | |
| 3 | 805200053 | Гайка М6 | |
| 4 | 805300014 | Шайба 10 | |
| 5 | 805300017 | Шайба 10 | |
| 6 | 803604701 | Проводка аккумулятора | |
| 7 | 310500252 | Haulm | |
| 8 | 310500254 | Rubber Mat | |
| 9 | 803502444 | Drums | |
| 10 | 310500253 | Rubber Mat | |
| 11 | 803608711 | Cable | |
| 12 | 310500250 | Press Frame | |
| 13 | 310500251 | Cover | |
| 14 | 805100409 | Bolt M4x10 | |
| 15 | 805300027 | Spring Washer | |
| 16 | 805300157 | Washer | |
| 17 | 310500762 | Board | |
| 18 | 805103605 | Screw | |
| 19 | 805300030 | Шайба М6 | |
| 20 | 805302506 | Plane Washer | |
| 21 | 803609631 | Fuse | |
| 22 | 803704911 | Fuse Box | |
| 23 | 310500761 | Box | |
| 24 | 805200045 | Гайка М8 | |
| 25 | 805300069 | Шайба 8 | |
| 26 | 805000018 | Болт М8х20 | |
| 27 | 805300010 | Шайба 8 | |
| 28 | 803608739 | Relay | |
| 29 | 803608697 | Main relay | |
| 30 | 803604698 | Battery cable | |
| 31 | 805100271 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
