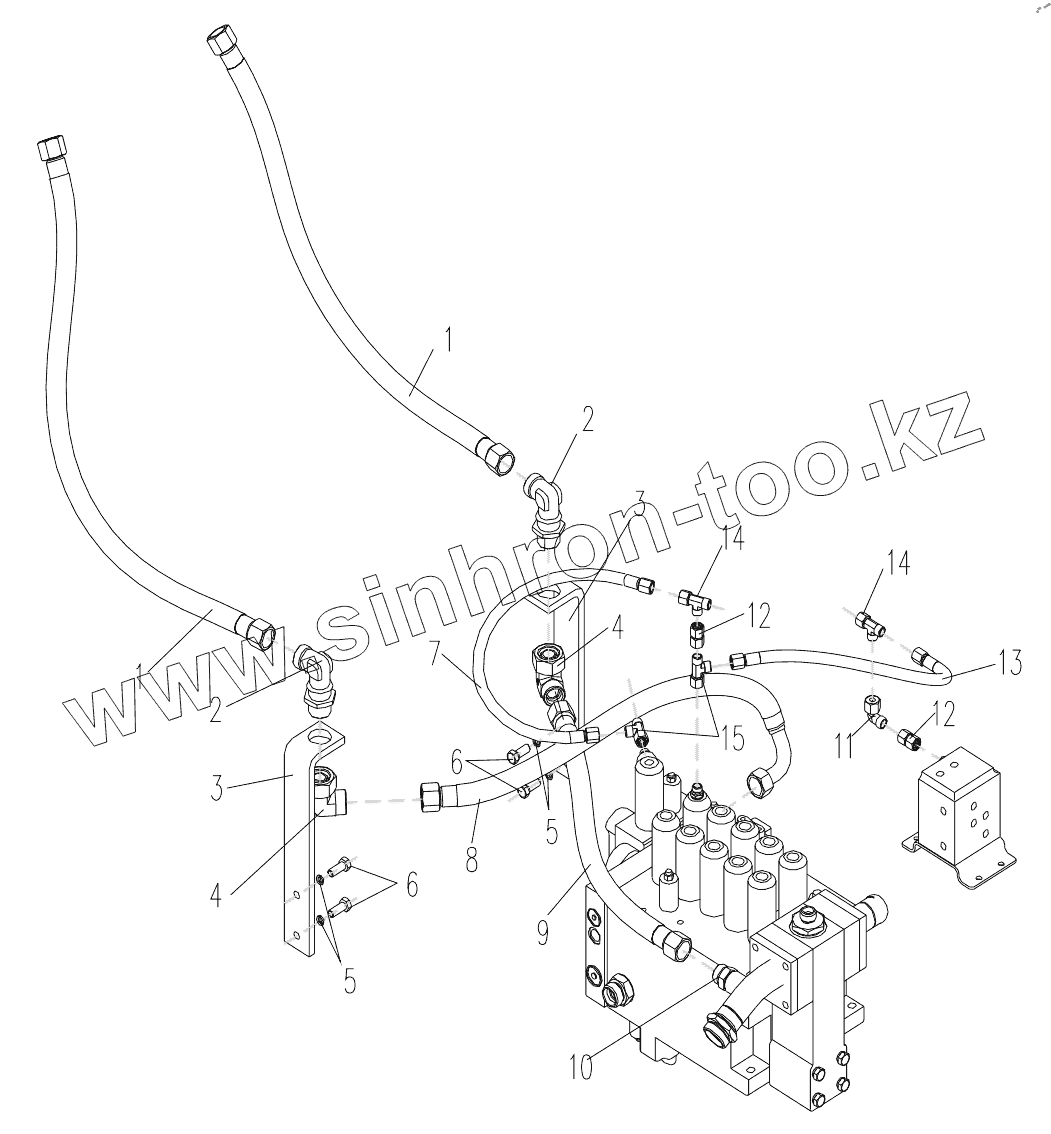

Каталог запасных частей к технике: XCMG XE150D. Breaker Piping

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

7

8

9

10

11

12

12

13

14

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	803189480		Hose Assy
2	803163614		Adapter
3	310501249		Bracket
4	803166491		Elbow
5	805300018		Шайба 12
6	805000716		Болт М12х30
7	803172104		Hose Assy
8	803194193		Hose Assy
9	803172144		Hose Assembly
10	803177246		Adapter
11	803166487		Adapter
12	803164777		Adapter
13	803182046		Hose Assy
14	803003979		Shuttle Valve
15	803172316		Adapter

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
