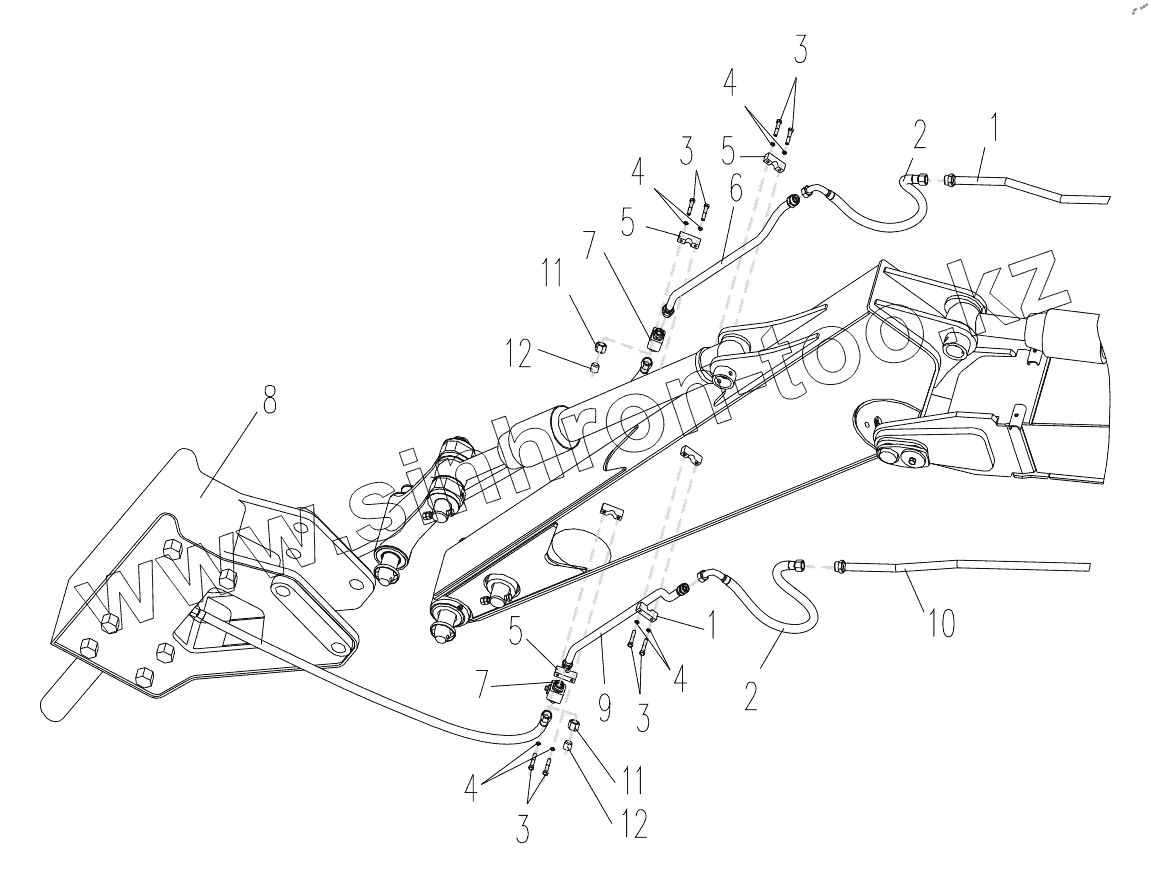

Каталог запасных частей к технике: XCMG XE150D. Breaker Piping

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
4
4
4
4
5
5
5
6
7
7
8
9
10
11
11
12
12
Позиция на иллюстрации Заводской номер детали Название детали
1 310501252 Pipe
2 803189686 Hose Assy
3 805000090 Болт M12x55
4 805300018 Шайба 12
5 310500989 Clamp
6 310500990 Pipe
7 803190174 Valve
8 803007265 Breaker
9 310500992 Pipe
10 310501250 Pipe
11 819909099 Nut
12 803172740 Plug
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
