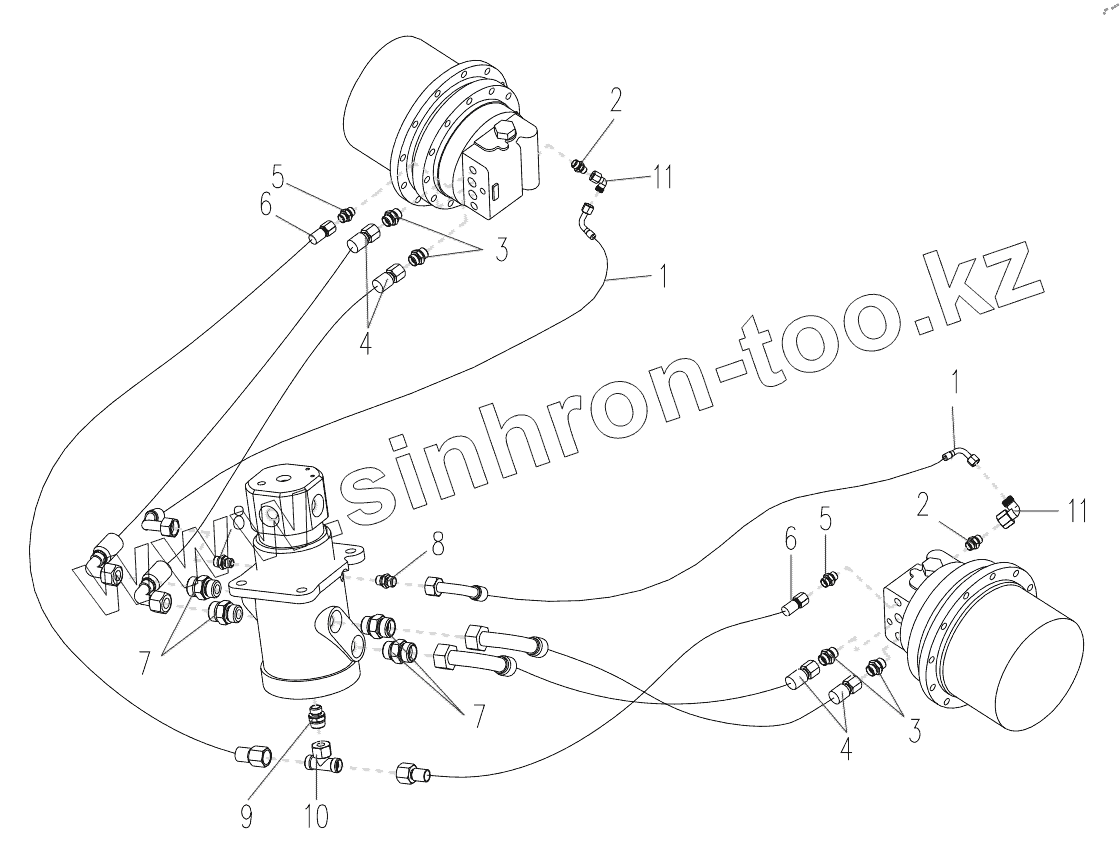

Каталог запасных частей к технике: XCMG XE150D. Base Hydraulic Piping

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
11
Позиция на иллюстрации Заводской номер детали Название детали
1 819908830 Hose Assy
2 803172161 Adapter
3 803172299 Adapter
4 803173217 Hose Assy
5 803172173 Adapter
6 803172596 Hose Assy
7 803163585 Adapter
8 803163582 Adapter
9 803166500 Adapter
10 803166562 Tee
11 803166487 Adapter
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
