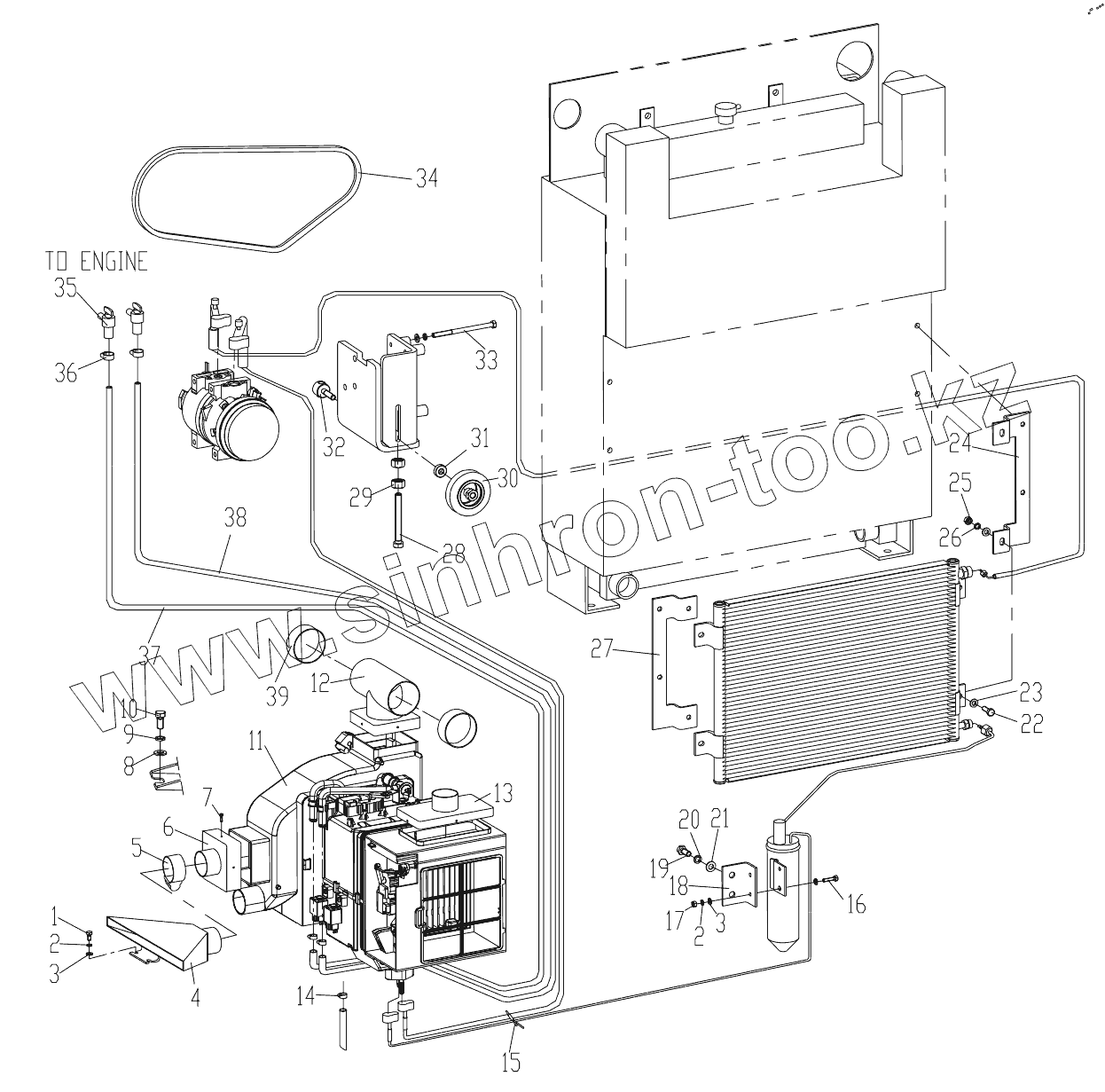

Каталог запасных частей к технике: XCMG XE150D. Air Conditioner System

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	805000008		Болт М6х12
2	805300030		Шайба М6
3	805300029		Шайба М6
4	310800531		Placewithadraught
5	800514235		Hoop
6	310800527		Placewithadraught
7	819908925		Screw
8	805300020		Шайба 12
9	805300018		Шайба 12
10	805000715		Болт M12x25
11	803504602		EvaporatorAssembly
12	310800529		Placewithadraught
13	310800528		Placewithadraught
14	310500696		Hose Clip
15	801905691		Band
16	805000525		Болт М6х20
17	805200053		Гайка М6
18	310500416		LiquidTankBracket
19	805000727		Болт М10х25
20	805300014		Шайба 10
21	805300017		Шайба 10
22	805000017		Болт М8х25
23	805300069		Шайба 8
24	310500412		Bracketofcondenser
25	805200045		Гайка М8
26	805300010		Шайба 8
27	310500417		Bracketofcondenser
28	805000263		Болт
29	805200049		Гайка М12
30	800309026		Rising Close set
31	310500414		Shaft gear
32	310500413		Axis
33	310500415		Bolt
34	819908680		Belt
35	819908894		Valve of hot water
36	803172657		Clamp
37	801905544		Hose
38	801905573		Hose
39	801905495		Hose Clip
