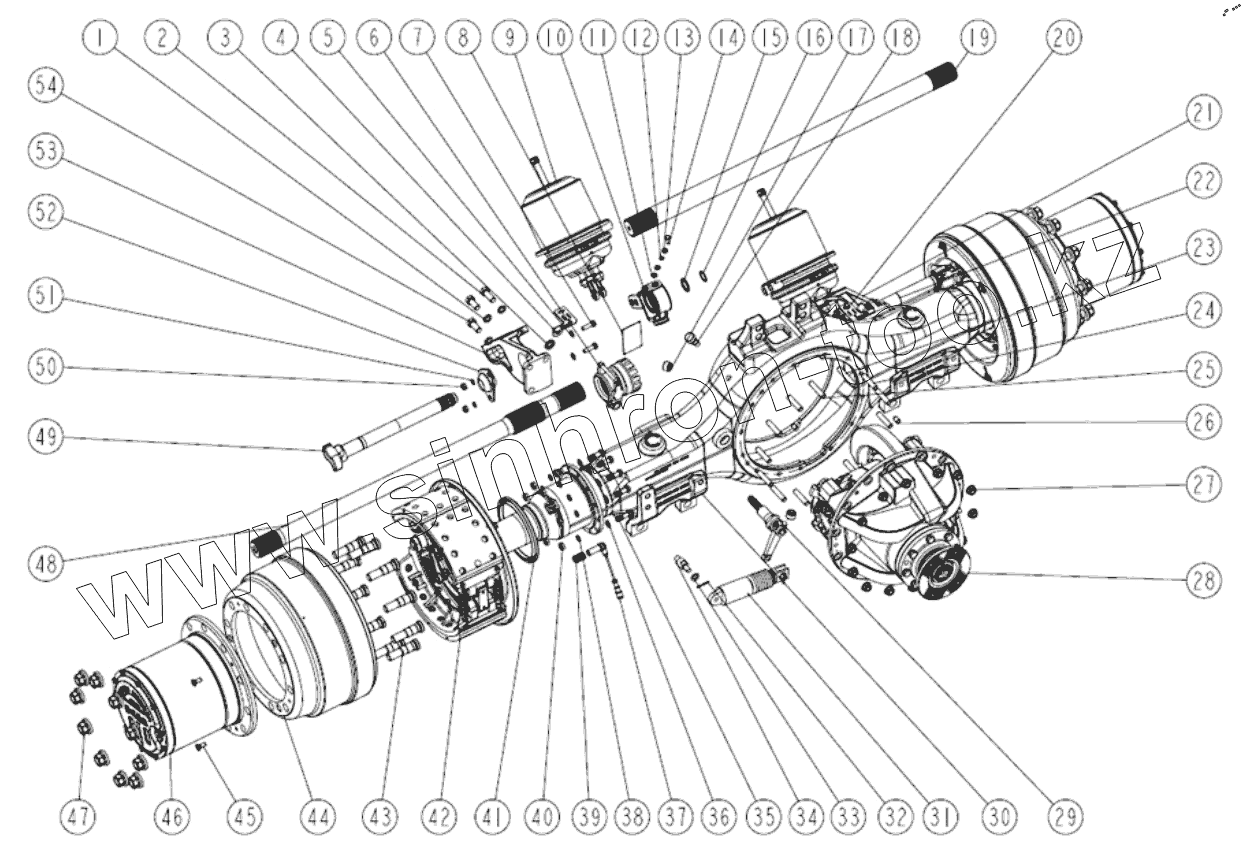

Каталог запасных частей к технике: XCMG XCT25L5_S. 800356565 Приводной вал

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

37

37

38

39

39

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

Позиция на иллюстрации	Заводской номер детали		Название детали
1	52020006		Шайба
2	50012038		Bolt
3	90200221		Плоская шайба16
4	90200232		Изогнутая пластина
5	52000002		Шайба
6	75100722		Деятельность шестерни втулки и вилки в сборе сдвига
7	50009015		Болт
8	80000007		Шильдик
9	55000114		30/30 тормозная камера
10	90150049		Саморегулирующийся тормозной рычаг в сборе
11	52000001		Washer
12	52020002		Washer
13	51014002		Nut
14	50009007		Bolt
15	90200195		Шайба
16	52100004		Стопорное кольцо28
17	79900330		Magnetism plug
18	56100007		Air plug
19	79000132		Ось
20	90200226		Изогнутая пластина
21	90155021		Воздушная камера кронштейн
22	72003869		Тормозной распредвал
23	75500946		Шпилькаm14x1.5x90
24	75500944		Шпилькаm14x1.5x65
25	75500945		Шпилькаm14x1.5x70
26	51270005		Шпилька
27	75501992		Гайка
28	92000084		Главный узел редуктора
29	75100617		Рычаг
30	91000370		Корпус моста в сборе
31	55100004		Цилиндр одностороннего действия
32	51210006		Штифт 3,2x30
33	52000003		Шайба12
34	70700359		Шарнирная ось
35	79604277		Болт m12x40
36	79604278		Шайба
37	57000097		Датчик абс
37	57000029		Датчик abs wabco
37	57000099		Датчик abs knorr
38	52020004		Шайба
39	57000091		Упругая втулка абс
39	57000030		Резиновая втулка abs
39	57000100		Резиновая втулка abs
40	51014011		Гайка м12
41	93125049		Absзубчатый венец
42	94000032		Тормоз в сборе
43	75501722		Болт ободаm22x1.5x90
44	72011029		Тормозной барабан
45	50140002		Bolt
46	93000066		Узел колеса редуктора
47	51017001		Wheel nut
48	75100367		Ось
49	72003868		Тормозной распредвал
50	51014003		Гайка
51	52020003		Шайба
52	75100558		Подшипники тормозных распределительных валов
53	90155022		Воздушная камера кронштейн
54	50012022		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
