Каталог запасных частей к технике: XCMG XCT25L5_S. 137903261 Пластина шасси

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

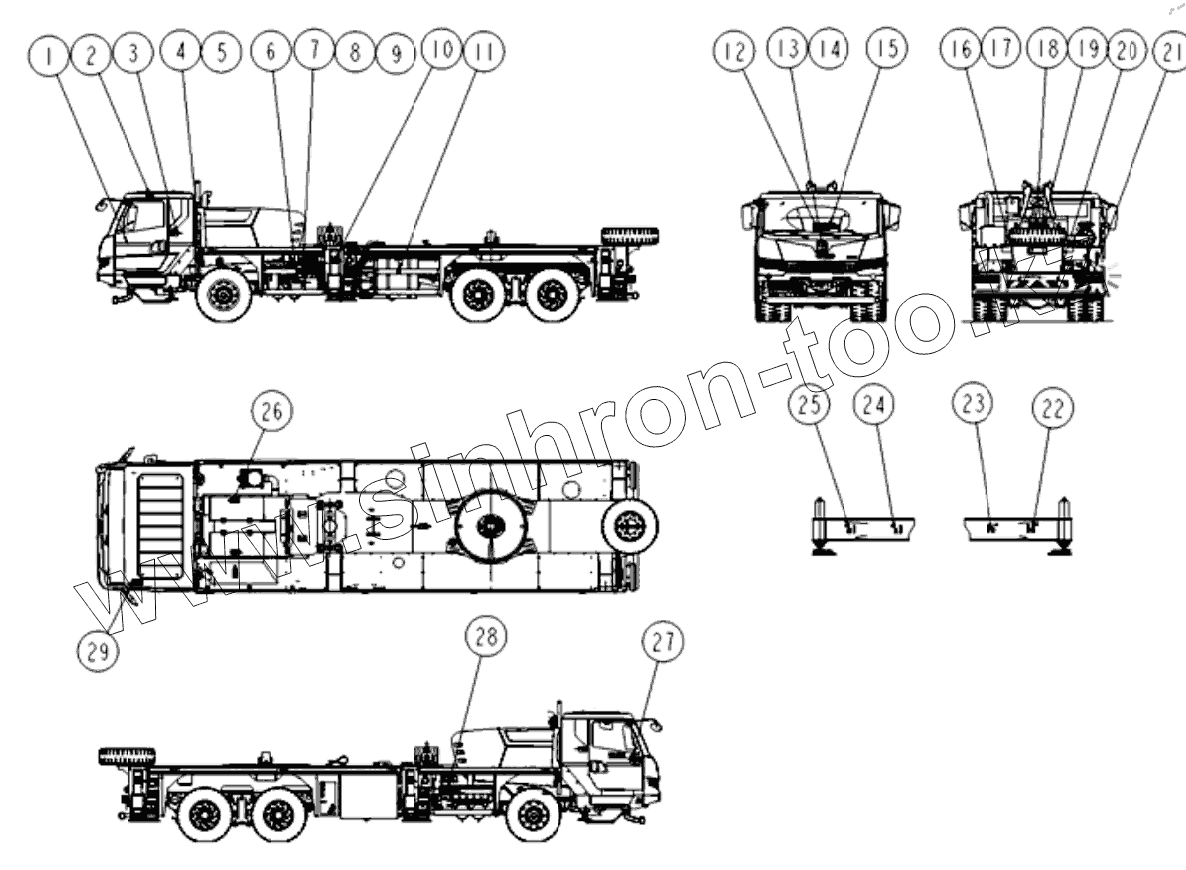

Позиция на иллюстрации Заводской номер детали Название детали
1 822137548 Белый отражающий логотип
2 130002362 Наклейка запасные части и сервис
3 130002539 Знак запрещено находиться посторонним в кабине
4 137901860 Этикетки давления в шинах
5 805500023 Заклепка 3x8
6 137502807 Обозначение отопительного оборудования
7 130002535 Знак запрещено давить
8 130002626 Левые информационные знаки по управлению аутригерами
9 130002556 Руководство по эксплуатации знак
10 130002532 Знак опасности ранения и придавливания
11 130002517 Знак опасность падения
12 130002581 Знаки инструкций по вождению
13 130002588 Включение охлаждения индикатор
14 805100255 Винт st2.2x4.5-c-h
15 130002582 Знак проверки охлаждающей жидкости
16 134906219 Знак задней части
17 805500033 RIVET 3x8
18 130002540 Знак опасность придавливания
19 130002335 Знаки опасности ожога
20 134906220 Знак задней части
21 822137549 Красный отражающий логотип
22 137901857 Знак размаха 4,48м
23 137901859 Знак размаха 6,4м
24 137901861 Знак размаха 4,48м
25 137901862 Знак размаха 6,4м
26 130002575 Знаки опасности зажатие руки
27 134905188 Пластина шасси
28 130002598 Рабочие знаки правой опоры
29 130002603 Знак обязанностей оператора
